Die globalen Stromnetze stehen unter beispiellosem Druck. Der Übergang zu erneuerbaren Energien, der Ausbau von Ultrahochspannungsübertragungsnetzen und die zunehmende Häufigkeit extremer Wetterereignisse haben Anforderungen an Freileitungen gestellt, für die herkömmliche Leiter nie ausgelegt waren.
Herkömmliche Aluminiumleiter – hauptsächlich Drähte aus reinem Aluminium (z. B. Güteklasse 1350) – bieten eine hohe elektrische Leitfähigkeit (61–65 % IACS), weisen jedoch eine begrenzte Zugfestigkeit auf, die typischerweise unter 180 MPa liegt. Dies wird bei Anwendungen wie der Überquerung von Flüssen oder Meerengen über große Spannweiten, in Regionen mit starker Vereisung und in Betriebsumgebungen mit hohen Temperaturen zu einem kritischen Problem. Wenn sich Übertragungsleitungen über Tausende von Metern über anspruchsvolles Gelände erstrecken oder Eislasten standhalten müssen, die die Auslegungsgrenzen überschreiten, ist die Festigkeit ebenso wichtig wie die Leitfähigkeit.
Die entscheidende Frage lautet: Können hochfeste und hitzebeständige Kabellösungen aus Aluminiumlegierung den seit langem bestehenden Kompromiss zwischen mechanischer Leistung und elektrischer Effizienz überwinden, um den extremen Anforderungen moderner Stromnetze gerecht zu werden? Die Antwort lautet zunehmend „Ja“, aber das Verständnis der zugrunde liegenden Technologie ist für Entwicklungs- und Beschaffungsteams, die Leiteroptionen für ihr nächstes Projekt bewerten, von entscheidender Bedeutung.
In diesem Artikel werden die Materialinnovationen untersucht, die die Litzendrahtindustrie aus Aluminiumlegierungen umgestalten, unterstützt durch technische Spezifikationen, Marktdaten und Fallstudien aus der Praxis, um Ihnen dabei zu helfen, fundierte Entscheidungen über die Leiterauswahl für Ihre Energieinfrastrukturprojekte zu treffen.
Die grundlegende Herausforderung bei der Entwicklung von Hochleistungs-Freileitungen liegt in der umgekehrten Beziehung zwischen Festigkeit und Leitfähigkeit. Legierungen der Al-Mg-Si-Serie (Serie 6xxx) erreichen Zugfestigkeiten von 255–330 MPa und behalten gleichzeitig eine Leitfähigkeit von 30,45–33,35 MS/m bei, was sie zur idealen Wahl für hochfeste Leiter aus Aluminiumlegierungen macht. Eine Erhöhung der Festigkeit – durch Ausscheidungshärtung, Kornverfeinerung und Gitterverzerrung – behindert jedoch zwangsläufig die Elektronenübertragung, während die Optimierung der Leitfähigkeit tendenziell die Verstärkungswirkung abschwächt.
Dieser Leistungswiderspruch hat in der Vergangenheit den weit verbreiteten Einsatz von Leitern aus hochfesten Aluminiumlegierungen in großen Übertragungsprojekten eingeschränkt. Neuere Forschungen haben systematisch bahnbrechende Wege durch Zusammensetzungsmikrolegierung und Prozesskoordinierung erforscht. Das Aufkommen der Zugabe von Seltenerdelementen, der Optimierung von Alterungsprozessen und strenger plastischer Verformungstechniken beginnt, gleichzeitige Verbesserungen sowohl der mechanischen als auch der elektrischen Eigenschaften zu ermöglichen.

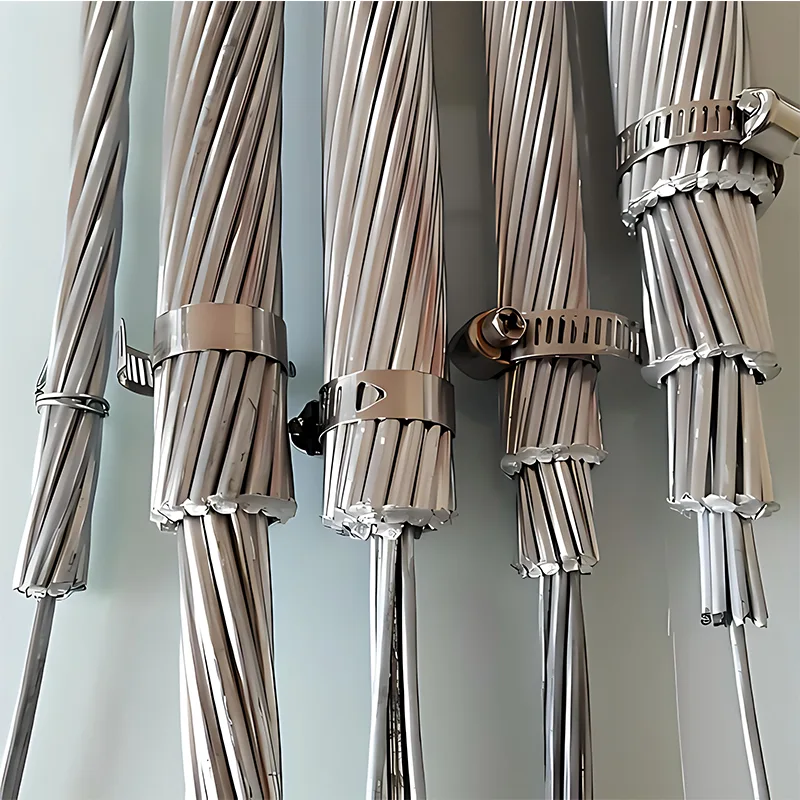

Modern hitzebeständigLitzendrähte aus Aluminiumlegierungwerden hauptsächlich aus Al-Mg-Si-Legierungen (6201-Legierung) oder Al-Zr-Legierungen (wärmebeständig) hergestellt, die jeweils so konstruiert sind, dass sie spezifische Betriebsanforderungen gemäß internationalen Normen wie IEC 62641, IEC 61089, ASTM B398 und ASTM B399 erfüllen.
Die folgende Tabelle fasst die wichtigsten technischen Parameter zusammen, die den Leistungsbereich hochfester, hitzebeständiger Kabelprodukte aus Aluminiumlegierung definieren:
| Parameter | Standardwert (6201-T81 AAAC) | Wärmebeständige Legierung (Typ AT2) |
|---|---|---|
| Material | Al-Mg-Si-Legierung | Al-Zirkonium-Legierung |
| Zugfestigkeit | ≥295 MPa (≥43.000 psi) | 159–165 MPa (Minimum) |
| Leitfähigkeit | 55–57 % IACS | 60–61 % IACS |
| Kontinuierliche Betriebstemperatur | 90°C | Bis 150°C |
| Kurzzeitig zulässige Temperatur | 120°C | 180°C |
| Dichte | 2,70 kg/dm³ bei 20°C | 2,70 kg/dm³ bei 20°C |
| Temperaturkoeffizient | 0,00360 /°C | 0,00360 /°C |
| Koeffizient der linearen Ausdehnung | 23 × 10⁻⁶ /°C | 23 × 10⁻⁶ /°C |
| Widerstand | 0,03284 Ω·mm²/m bei 20°C | 0,02826 Ω·mm²/m bei 20°C |
| Restfestigkeit nach 230°C/1h | — | ≥90 % |
Quellen: ASTM B399, IEC 62641 und technische Veröffentlichungen der Branche.
Die konzentrisch gelegte Litzenkonstruktion aus Leitern aus Aluminiumlegierung sorgt für mechanische Balance und gleichmäßige Stromverteilung und behält gleichzeitig die Flexibilität bei der Installation bei. Unterschiedliche Designs dienen unterschiedlichen Anwendungen:
| Leitertyp | Kernzusammensetzung | Strombelastbarkeit im Vergleich zu Standard-ACSR | Primäre Anwendungen |
|---|---|---|---|
| AAAC (Vollaluminiumlegierungsleiter) | Einschichtige oder mehrschichtige 6201-Legierung | Vergleichbar mit ACSR, geringere Verluste | Mittlere Spannweiten, Küstengebiete, städtische Verteilung |
| TACSR (Thermal-Resistant Alloy Conductor Steel Reinforced) | Außenschicht aus Aluminium-Zirkonium-Legierung + Kern aus Stahl oder Invar | 50–80 % höher | Kapazitätserweiterung, korridorbeschränkte Abschnitte |
| AACSR (All-Aluminum Alloy Conductor Steel Reinforced) | Außenschicht aus 6201-Legierung + verzinkter Stahlkern | Moderater Anstieg |
Quelle: Daten der HTLS-Leiterindustrie.
Für große Kreuzungsabschnitte, bei denen die Windlast auf Türme ein entscheidender Konstruktionsfaktor ist, bieten hochfeste, hitzebeständige Aluminiumlegierungskabel einen entscheidenden Vorteil. Beispielsweise können AAAC mit optimierten Verseilmustern Bruchlasten von 34–170 kN über Nennquerschnitte von 16 mm² bis 560 mm² erreichen, wie in den für verschiedene Konfigurationen verfügbaren Konstruktionsparametern detailliert beschrieben.
Als professioneller Anbieter integrierter Energiesystemlösungen, der 2011 gegründet wurde und seinen Sitz im Wangjing Science and Technology Park in Peking hat, kombiniert Huixing Zhongdian (Beijing) Electric Co., Ltd. 15 Jahre umfassende Branchenerfahrung mit einer globalen operativen Präsenz in Südkorea, Indonesien, Vietnam, den Vereinigten Staaten und der Dominikanischen Republik.
Huixing vereint Chinas überlegene Fähigkeiten in der Elektrofertigung mit globalem Marktzugang. Durch strategische Partnerschaften mit spezialisierten Produktionsstätten – die Kernprozesse wie Schmieden, Gießen, Blechbearbeitung und Spritzgießen abdecken – unterhält das Unternehmen hochwertige Produktionskapazitäten, die durch fortschrittliche Prüf- und Montageausrüstung unterstützt werden. Alle Produkte haben die ISO 9001-Zertifizierung erhalten und Tests gemäß internationalen Standards wie IEC und ASTM bestanden.
Innerhalb der umfassenden Produktpalette von Huixing für die Stromversorgung umfasst das Aluminiumlegierungskabel-Portfolio:
- AAC (Vollaluminiumleiter)
- AAAC (Vollaluminiumlegierungsleiter)
- ACSR (Aluminiumleiter stahlverstärkt)
- XLPE-isolierte Stromkabel (0,6 kV–138 kV)
Diese Freileitungsleiter sind für zuverlässige Leistung bei Übertragungs-, Verteilungs- und Umspannwerksanwendungen ausgelegt. Mit Auslandsniederlassungen in Südkorea, der Dominikanischen Republik und den Vereinigten Staaten.Huixingverbindet Chinas Fertigungskompetenz effektiv mit Energieinfrastrukturprojekten weltweit.
Der Weltmarkt für Leiter aus Aluminiumlegierungen wächst immer schneller. Der Markt für Niederspannungskabel aus Aluminiumlegierung wurde im Jahr 2025 auf 5,47 Milliarden US-Dollar geschätzt und wird bis 2032 voraussichtlich 7,79 Milliarden US-Dollar erreichen, was einer durchschnittlichen jährlichen Wachstumsrate (CAGR) von 5,17 % entspricht. Unterdessen erreichte der weltweite Markt für Freileitungskabel aus Aluminium im Jahr 2025 etwa 452 Millionen US-Dollar und wird bis 2032 voraussichtlich auf 600 Millionen US-Dollar wachsen, mit einer durchschnittlichen jährlichen Wachstumsrate von 4,2 %.
Mehrere Faktoren befeuern dieses Wachstum:
1. Der Trend zur Kupfer-Aluminium-Substitution. Da die Kupferpreise Anfang 2026 um etwa 50 % steigen, während die Aluminiumpreise relativ stabil bleiben, haben sich die wirtschaftlichen Argumente für Leiter aus Aluminiumlegierungen erheblich gestärkt. Kabel aus Aluminiumlegierung kosten etwa 30–50 % des Kupferäquivalents und bieten eine vergleichbare Strombelastbarkeit.
2. Netzmodernisierung und Kapazitätserweiterung. Energieversorger auf der ganzen Welt leiten veraltete Übertragungsleitungen mit Hochtemperatur-Low-Sag-Leitern (HTLS) wie TACSR neu, wodurch die Leitungskapazität um 50–100 % gesteigert werden kann, ohne dass neue Wegerechte oder Turmmodifikationen erforderlich sind.
3. Integration erneuerbarer Energien. Der Ausbau von Solar- und Windparks, die oft in abgelegenen Gebieten liegen, führt zu einer Nachfrage nach leichten, korrosionsbeständigen Freileitungen, die mit minimaler Infrastruktur große Entfernungen überbrücken können.
4. Steigende Exportnachfrage. Chinas Exporte von Aluminiumlitzen erreichten im April 2026 etwa 27.580 Tonnen, was einem Anstieg von 28,95 % gegenüber dem Vorjahr entspricht. Allein Aluminiumlitzen (HS-Code 76149000) stiegen im Vergleich zum Vormonat um 94,5 % auf etwa 15.500 Tonnen. Die Exportziele konzentrieren sich weiterhin auf Südostasien, Afrika und Ostasien, was auf eine starke internationale Nachfrage nach fortschrittlichen Kabelprodukten aus Aluminiumlegierung hinweist.
Leiter aus hochfester Aluminiumlegierung haben in rauen Umgebungen, in denen herkömmliche Leiter versagen würden, eine außergewöhnliche Leistung gezeigt. Zu den wichtigsten Anwendungsszenarien gehören:
- Stark verschmutzte Gebiete oder Küstengebiete: AAAC-Leiter bestehen vollständig aus einer Aluminiumlegierung ohne Stahlkern und eliminieren das Risiko galvanischer Korrosion, die bei ACSR in Meeres- oder Industrieumgebungen auftritt.
- Mittlere bis schwere Eiszonen: Das hohe Verhältnis von Festigkeit zu Gewicht von Leitern aus der Legierung 6201 bewahrt die mechanische Integrität unter Eislasten, die bei Konstruktionen aus reinem Aluminium (z. B. Güteklasse 1350) zu Durchbiegungen und Abstandsverletzungen führen würden.
- Nachrüstungen zur Kapazitätserweiterung: TACSR-Leiter, die bei 150 °C betrieben werden, können die Übertragungskapazität bestehender Türme um 50–80 % erhöhen, ohne dass ein neuer Korridor erforderlich ist.
- Übergänge mit großen Spannweiten: Hochfeste wärmebeständige Leiter mit einer IACS-Leitfähigkeit von 58 % und einer Zugfestigkeit, die das 1,5-fache der standardmäßigen wärmebeständigen Legierungen beträgt, wurden speziell für Spannweiten von mehr als 1.000 Metern über Meerengen oder Flüsse entwickelt.
A1: Herkömmliches ACSR (Aluminum Conductor Steel Reinforced) besteht aus reinen Aluminiumsträngen (normalerweise Güteklasse 1350), die um einen Stahlkern gewickelt sind. Der Stahlkern bietet mechanische Festigkeit, bringt jedoch mehrere Einschränkungen mit sich: galvanische Korrosion zwischen Aluminium und Stahl, magnetische Hystereseverluste und eine niedrigere Dauerbetriebstemperaturobergrenze von etwa 90 °C.
Hochfeste, hitzebeständige Aluminiumlegierungskabel hingegen verwenden Al-Mg-Si- (6201-Legierung) oder Al-Zr-Legierungsdrähte, die wärmebehandelt werden, um hervorragende mechanische Eigenschaften zu erzielen, ohne auf einen Stahlkern angewiesen zu sein. Diese Legierungen erreichen Zugfestigkeiten von 295–330 MPa und behalten gleichzeitig eine Leitfähigkeit von 55–61 % IACS bei. Die homogene Materialzusammensetzung eliminiert Bedenken hinsichtlich galvanischer Korrosion, reduziert Leitungsverluste durch die Vermeidung magnetischer Effekte im Kern und ermöglicht – bei hitzebeständigen Legierungen – einen Dauerbetrieb bei 150 °C mit spezifizierter Festigkeitserhaltung. Darüber hinaus vereinfacht die leichte Konstruktion (Dichte 2,70 kg/dm³) die Installation und ermöglicht größere Turmabstände, wodurch die Gesamtkosten für die Projektinfrastruktur gesenkt werden.
A2: Ja, moderne Litzen aus Aluminiumlegierungen werden strengen internationalen Standardtests unterzogen, um eine langfristige Zuverlässigkeit unter extremen Betriebsbedingungen sicherzustellen. Die Hauptprobleme, die in der Vergangenheit die Zuverlässigkeit von Aluminiumleitern beeinträchtigt haben – Glühen bei längerer Hitzeeinwirkung, Kriechen unter anhaltender Spannung und Korrosion in aggressiven Umgebungen – wurden durch fortschrittliche Legierungsdesign- und Wärmebehandlungsprozesse erheblich gemildert.
Hitzebeständigkeit: Leiter aus Aluminium-Zirkonium-Legierung (Typ AT2 gemäß IEC 62004) behalten ≥90 % ihrer ursprünglichen Zugfestigkeit, nachdem sie eine Stunde lang 230 °C ausgesetzt wurden. Dies stellt die mechanische Integrität auch bei Fehlerbedingungen oder anhaltendem Hochtemperaturbetrieb sicher. Spezielle Aluminiumlegierungen wie 6201-T81 werden vergütet, um dem Ausglühen bei längerer Hitzeeinwirkung zu widerstehen und die mechanische Integrität auch dann aufrechtzuerhalten, wenn die Leiter über längere Zeiträume heiß laufen.
Kriechfestigkeit: Hochfeste Aluminiumlegierungen weisen eine Kriechfestigkeit auf, die bis zu dreimal so hoch ist wie die von herkömmlichem Reinaluminium (z. B. Güteklasse 1350), wodurch das fortschreitende Lösen von Verbindungen verhindert wird und die elektrische und mechanische Kontaktintegrität bei thermischen Zyklen erhalten bleibt. Diese Eigenschaft ist entscheidend für die Gewährleistung eines stabilen Langzeitbetriebs in Regionen mit großen saisonalen Temperaturschwankungen.
Korrosionsbeständigkeit: In Küsten- oder Industrieumgebungen sind AAAC-Leiter besser als ACSR, da sie keine unterschiedlichen Metalle enthalten, wodurch galvanische Korrosion vollständig vermieden wird. Die einheitliche Zusammensetzung der Aluminiumlegierung sorgt für eine natürliche Beständigkeit gegen atmosphärische Korrosion, ohne dass Schutzbeschichtungen erforderlich sind.
Durch die Einhaltung internationaler Standards wie IEC 62641, ASTM B398 und ASTM B399 wird sichergestellt, dass zertifizierte Produkte Zugtests, Widerstandsmessungen, Temperaturwechsel- und Korrosionsexpositionsbewertungen bestanden haben und so eine überprüfbare Grundlage für die langfristige Leistung bieten.
A3: Ja, der Einsatz fortschrittlicher Aluminiumlegierungskabel bietet überzeugende Vorteile bei den Gesamtbetriebskosten (TCO) gegenüber Kupferleitern, insbesondere bei großen Übertragungs- und Verteilungsprojekten. Der wirtschaftliche Nutzen manifestiert sich in mehreren Dimensionen der Projektplanung und des Lebenszyklusmanagements.
Materialkosten: Aluminiumlegierungen kosten pro Tonne etwa ein Drittel so viel wie Kupfer. Da die Kupferpreise Anfang 2026 12.800 US-Dollar pro Tonne und die Aluminiumpreise etwa 3.400 US-Dollar pro Tonne überstiegen, hat sich die Differenz bei den Rohstoffkosten dramatisch vergrößert. Kabel aus Aluminiumlegierung kosten in der Regel 30–50 % weniger als Kupferäquivalente und bieten gleichzeitig eine vergleichbare Strombelastbarkeit.
Gewicht und Einbau: Die Dichte von Aluminium beträgt etwa ein Drittel der von Kupfer (2,70 vs. 8,96 kg/dm³). Ein 1 km langer Freileiter mit Aluminiumlegierungskabel kann 60–70 % weniger wiegen als ein Kupferleiter mit gleicher Strombelastbarkeit. Diese Gewichtsreduzierung führt direkt zu geringeren Transportkosten, einer einfacheren Handhabung auf der Baustelle, geringeren Anforderungen an die Turmstruktur und einfacheren Spannvorgängen. Je nach Gelände und Zugänglichkeit können die Installationsarbeitskosten um 15–25 % gesenkt werden.
Turmabstände und Infrastruktur: Das hohe Verhältnis von Festigkeit zu Gewicht von AAAC und ähnlichen Legierungen ermöglicht größere Turmabstände im Vergleich zu Leitern aus reinem Aluminium (z. B. 1350) oder kleineren Kupferleitern. Bei einer neuen Übertragungsleitung verringert sich dadurch die Anzahl der pro Kilometer erforderlichen Stützkonstruktionen, was zu geringeren Materialbeschaffungs-, Fundamentbau- und Grundstückserwerbskosten führt.
Wartung und Lebenszyklus: Die Korrosionsbeständigkeit von Aluminiumlegierungskabeln macht die regelmäßige Wartung überflüssig, die zur Bekämpfung galvanischer Korrosion in ACSR-Konstruktionen erforderlich ist. Die homogene Legierungszusammensetzung verringert zudem das Risiko von Ausfällen an Verbindungsstellen aufgrund unterschiedlicher thermischer Ausdehnung oder galvanischer Effekte.
Bei der Bewertung auf TCO-Basis liegt der wirtschaftliche Gesamtvorteil von Aluminiumlegierungsleitern gegenüber Kupfer typischerweise bei 40–60 % über eine 30-jährige Lebensdauer, was sie zur bevorzugten Wahl für Versorgungsunternehmen und Projektentwickler macht, die Leistungsanforderungen mit Budgetbeschränkungen in Einklang bringen möchten.
Die neueste Generation hochfester und hitzebeständiger Kabel aus Aluminiumlegierung hat definitiv ihre Fähigkeit unter Beweis gestellt, den extremen Anforderungen moderner Stromnetze gerecht zu werden. Durch Fortschritte in der Legierungszusammensetzung, der Optimierung der Wärmebehandlung und Präzisionsfertigungsprozessen wird der seit langem bestehende Leistungswiderspruch zwischen Festigkeit und Leitfähigkeit systematisch überwunden. Legierungen der Al-Mg-Si-Serie mit einer Zugfestigkeit von 295–330 MPa und einer IACS-Leitfähigkeit von 55–61 % sind jetzt im Handel erhältlich und haben sich in verschiedenen globalen Anwendungen praxiserprobt.
