Die Eigenschaften der AIS-Unterstation.

Das Kernmerkmal vonAIS-Unterstation(Luftisolierte Umspannstation, luftisolierte Umspannstation) besteht darin, dass sie atmosphärische Luft als Hauptisolationsmaterial verwendet, offen angeordnet ist, geringe Kosten verursacht, aber viel Land beansprucht, umweltsensibel ist und leicht zu warten ist. Es handelt sich weltweit um den am weitesten verbreiteten Typ von Umspannwerken (mit einem Anteil von über 70 %).

Aderisolation und strukturelle Eigenschaften

Isoliermedium:

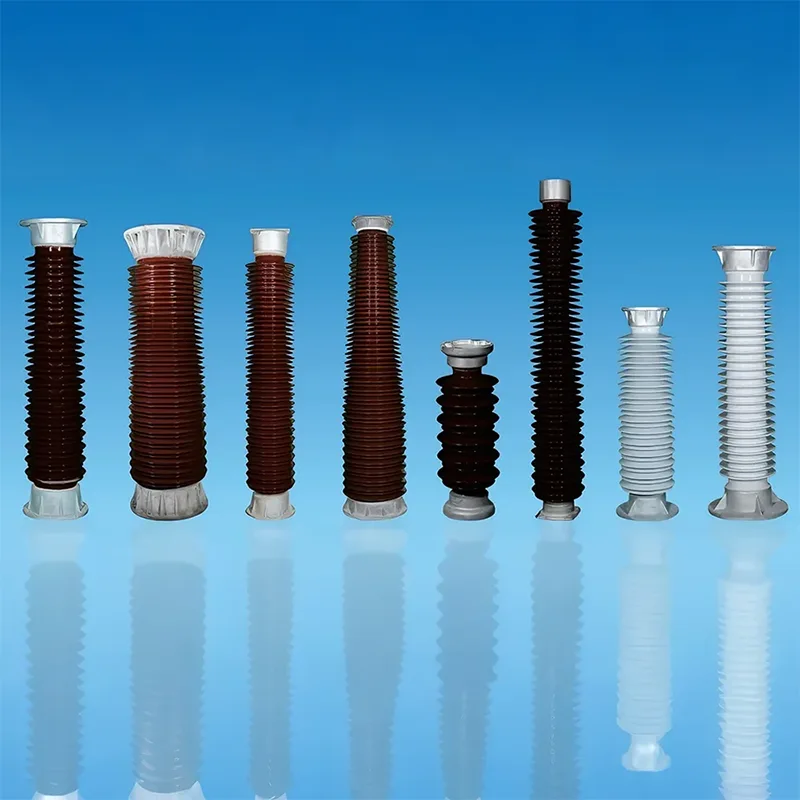

Die Hauptisolierung zwischen den Phasen sowie zwischen Phase und Erde erfolgt durch Umgebungsluft, wobei Luftspalte + Pfosten-/Aufhängungsisolatoren zur Gewährleistung der Isolationsstärke (ca. 30 kV/cm) eingesetzt werden.

Vereinbarungsformular:

Offener Typ für den Außenbereich. Primärgeräte wie Sammelschienen, Leistungsschalter, Trennschalter, Transformatoren usw. werden ohne geschlossene Gehäuse freigelegt.

Spannungsniveau:

Deckt 11 kV bis 800 kV ab. Mittel- und Niederspannung (11 bis 36 kV) werden am häufigsten verwendet, während auch Hochspannung und Höchstspannung weit verbreitet sind.

Sicherheitsabstand:

Erfordert einen großen Luftspalt (z. B. etwa 1,5 m für 145 kV) und hat eine große Gesamtfläche, etwa zwei- bis dreimal so groß wie die von GIS.

Leistung und Umweltanpassungsfähigkeit

Wärmeableitungsleistung:

Das offene Layout sorgt für eine hervorragende Wärmeableitung, ohne dass sich Wärme in einem abgedichteten Hohlraum ansammelt, wodurch es für Betriebsbedingungen mit hohem Strom und hoher Last geeignet ist.

Umweltsensibilität:

Besorgnis über Schmutz/Salznebel/Feuchtigkeit: In Küstengebieten und industriellen Verschmutzungsgebieten kann es zu Koronaentladungen und Korrosion kommen, und eine regelmäßige Reinigung ist erforderlich.

Beeinflusst durch Höhe/Temperatur/Blitzschlag: In hochgelegenen Gebieten muss der Abstand vergrößert werden und extreme Temperaturen können die Leistung der Ausrüstung beeinträchtigen.

Umweltfreundlichkeit:

Frei von Treibhausgasen wie SF₆, ausschließlich mit Luft, umweltfreundlich, ohne Leckagerisiko.

Wirtschafts- und Betriebsmerkmale

Kosten: Die Anfangsinvestition ist gering, die Ausrüstung ist einfach, ohne Dichtungs-/Gassysteme und die Material- und Baukosten sind gering.

Installationszeitraum:

Der Aufbau geht schnell, die Inbetriebnahme ist einfach. Die Verkabelung kann unmittelbar nach der Fundament-/Rahmeninstallation erfolgen, ohne dass eine Gasbehandlung oder Dichtheitsprüfungen erforderlich sind.

Wartung und Inspektion:

Hohe Sichtbarkeit: Alle Komponenten sind freigelegt, was eine direkte Sichtprüfung, Infrarot-Temperaturmessung und Live-Reinigung ermöglicht.

Hohe Wartungshäufigkeit: Isolatoren müssen regelmäßig (alle 1–2 Jahre) gereinigt, Korrosionsprüfungen und Befestigungskomponenten überprüft werden.

Gute Skalierbarkeit: Durch den modularen Aufbau ist eine einfache Erweiterung oder Änderung möglich. Neue Intervalle erfordern keinen kompletten Stromausfall.

Zuverlässigkeit:

In normalen Umgebungen ist die Technologie ausgereift und zuverlässig und wurde jahrhundertelang verifiziert. Fehler lassen sich leicht lokalisieren und Reparaturen können schnell durchgeführt werden.

In rauen Umgebungen (Kontamination, Salznebel, Eindringen von Tieren) nimmt die Zuverlässigkeit ab. Es kann zu Überschlägen und Erdungsfehlern kommen.
