Artikelzusammenfassung: A Transformatorsicherungist ein kompaktes, aber wichtiges Schutzgerät, das dazu dient, einen Transformator von einem Stromnetz zu trennen, wenn ungewöhnliche Strombedingungen auftreten. Richtig ausgewählte Sicherungen können die Kurzschlussenergie begrenzen, thermische und mechanische Belastungen reduzieren, Schäden durch schwerwiegende Fehler verhindern und dazu beitragen, die Stabilität des umgebenden Verteilungsnetzes aufrechtzuerhalten. In diesem Artikel wird erläutert, wie Transformatorsicherungen funktionieren, wo sie eingesetzt werden, wie der richtige Typ ausgewählt wird und welche praktischen Faktoren Ingenieure beim Entwurf eines zuverlässigen Transformatorschutzsystems berücksichtigen sollten.
A Transformatorsicherungist eine elektrische Schutzkomponente, die zum Trennen eines Transformators verwendet wird, wenn der Strom über einen sicheren Betriebszustand hinaus ansteigt. Es wird üblicherweise auf der Primär- oder Hochspannungsseite von Verteilungstransformatoren, Spannungstransformatoren, Öltransformatoren, Trockentransformatoren und zugehörigen Mittelspannungsgeräten installiert.
Das Grundprinzip ist einfach: Eine Sicherung enthält ein speziell entwickeltes Schmelzelement, das auf übermäßigen Strom reagiert. Wenn der Strom und die daraus resultierende Erwärmung die vorgesehenen Betriebseigenschaften des Elements überschreiten, schmilzt das Element und unterbricht den Stromkreis. Abhängig von der Sicherungskonstruktion helfen dann ein lichtbogenlöschendes Medium und eine strombegrenzende Struktur dabei, den Lichtbogen zu löschen und die bei der Unterbrechung freigesetzte Energie zu kontrollieren.
Dieses einfache Funktionsprinzip bietet einen wichtigen Vorteil. Eine Transformatorsicherung benötigt keinen komplizierten Steuerschaltkreis, um ihre grundlegende Schutzfunktion zu erfüllen. Bei richtiger Spezifikation kann es schnell auf schwerwiegende Fehler reagieren und bleibt während des normalen Transformatorbetriebs stabil.
Für Verteilungsnetze ist dies von Bedeutung, da ein Transformatorfehler weit mehr als nur ein Gerät betreffen kann. Ein schwerwiegender interner Fehler kann Wicklungen, Isolierungen, Durchführungen, Kabel oder Schaltanlagen beschädigen und zu einer längeren Unterbrechung anderer an dasselbe Netzwerk angeschlossener Lasten führen.
Folglich werden Transformatorsicherungen normalerweise als Teil einer umfassenderen Schutzstrategie und nicht als isolierte Komponente betrachtet. Abhängig von der Installation können sie zusammen mit Lastschaltern, Leistungsschaltern, Überspannungsableitern, Relais und sekundärseitigen Schutzgeräten arbeiten.
Die Funktionsweise einer Transformatorsicherung kann in mehreren Stufen verstanden werden.
Bei strombegrenzenden Hochspannungskonstruktionen kann der Unterbrechungsprozess extrem schnell erfolgen. Das Ziel besteht nicht einfach darin, den Stromkreis zu öffnen, sondern die Menge an Fehlerenergie zu reduzieren, die den geschützten Transformator erreicht.
Dies ist besonders wichtig bei Kurzschlüssen großer Stärke. Ohne ausreichenden Schutz kann der resultierende Strom starke elektromagnetische Kräfte und thermische Belastungen in den Transformatorwicklungen erzeugen. Eine schnelle Unterbrechung kann diese Belastungen reduzieren und dazu beitragen, zu verhindern, dass sich ein relativ lokalisierter Fehler zu einem umfangreichen Geräteschaden entwickelt.
Eine Transformatorsicherung kann mehrere anormale Betriebsbedingungen bewältigen, obwohl die genaue Schutzfähigkeit von ihrer Konstruktion, Nennleistung, Installationsposition und Koordination mit anderen Schutzgeräten abhängt.
Kurzschlüsse können Ströme erzeugen, die um ein Vielfaches höher sind als der normale Laststrom eines Transformators. Eine geeignete strombegrenzende Hochspannungssicherung soll solche Fehlerströme unterbrechen, bevor sie übermäßige thermische und mechanische Schäden verursachen.
Continuous or repeated overloads can increase transformer temperature and accelerate insulation aging. Bestimmte Designs von Transformatorsicherungen bieten einen Überlastschutz gemäß definierten Zeit-Strom-Kennlinien und ermöglichen so vorübergehende Betriebsbedingungen bei gleichzeitiger Trennung des Stromkreises, wenn eine ungewöhnliche Überlast anhält.
Wicklungsfehler, Isolationsausfälle und andere interne Probleme können gefährliche Strombedingungen verursachen. Eine Primärsicherung kann einen defekten Transformator vom Verteilungsnetz trennen und die Folgen des Fehlers begrenzen.
Der Schutz des Transformators trägt auch zum Schutz vorgeschalteter und benachbarter Geräte bei. Eine richtig abgestimmte Sicherung kann einen ausgefallenen Transformator isolieren, ohne dass funktionsfähige Abschnitte des Netzwerks unnötigerweise abgeschaltet werden.
Allerdings sollte der Sicherungsschutz nicht als universeller Ersatz für jede andere Schutzeinrichtung angesehen werden. Die Anforderungen an den Transformatorschutz variieren je nach Transformatorkapazität, Spannungsniveau, Erdungsanordnung, Netzwerkfehlerniveau und geltenden elektrischen Standards.
Unterschiedliche Transformatoren erfordern unterschiedliche Sicherungseigenschaften. Die Auswahl einer Sicherung, nur weil ihre Spannung und ihr Strom dem Nennwert des Transformators ähneln, kann zu einem schlechten Schutz oder zu Störungen im Betrieb führen.
| Sicherungstyp | Typische Anwendung | Hauptschutzfunktion | Typische Überlegung |
|---|---|---|---|
| PT-Schutzsicherung | Spannungswandler und Messsysteme | Primärer Kurzschlussschutz | Niedriger Betriebsstrom und präzise Schutzeigenschaften |
| Strombegrenzende Transformatorsicherung | Mittelspannungstransformatoren und Schaltanlagen | Kurzschluss- und ausgewählter Überlastschutz | Unterbrechungskapazität und strombegrenzende Leistung |
| Öltransformatorsicherung | Ölgefüllte Verteiltransformatoren | Kurzschluss- und Überlastschutz | Ölkompatibilität, Abdichtung, Temperatur und Installationsstruktur |
| Überlastschutzsicherung | Öltransformatoren mit schwankender Belastung | Thermisch bedingter Überlastschutz | Zeit-Strom-Kennlinien und thermisches Verhalten des Transformators |
Beispielsweise können strombegrenzende Hochspannungssicherungen in Mittelspannungsschaltanlagen, Ringleitungen und vorgefertigten Umspannwerken verwendet werden. In Öl getauchte Anwendungen erfordern zusätzliche Überlegungen, da die Sicherung in einer Umgebung betrieben wird, in der Isolierung, Temperatur, Druck, Abdichtung und Materialkompatibilität die Langzeitleistung beeinflussen.
Die richtige Auswahl ist einer der wichtigsten Faktoren beim Transformatorschutz. Die Sicherung muss unter normalen Betriebsbedingungen stabil bleiben und gleichzeitig schnell genug auf anormale Ströme reagieren.
Ingenieure sollten die folgenden Parameter bewerten, bevor sie eine Transformatorsicherung spezifizieren:
Ein häufiger Fehler besteht darin, eine Sicherung nur anhand des Nennstroms des Transformators auszuwählen. Das eigentliche Schutzproblem ist komplexer, da die Sicherung zwischen vorübergehenden Ereignissen, die akzeptabel und dauerhaft sind, und schwerwiegenden Fehlern, die eine Unterbrechung erfordern, unterscheiden muss.
Die Stromversorgung des Transformators kann einen vorübergehenden magnetisierenden Einschaltstrom erzeugen. Bei diesem Strom handelt es sich nicht unbedingt um einen Fehler, seine Größe kann jedoch wesentlich höher sein als der normale Betriebsstrom des Transformators.
Wenn eine Sicherung ohne Berücksichtigung des Einschaltstromverhaltens ausgewählt wird, kann es sein, dass die Sicherung während der Stromversorgung des Transformators anspricht. Ein solcher störender Betrieb kann unnötige Ausfälle verursachen, den Wartungsaufwand erhöhen und die Zuverlässigkeit des Schutzsystems beeinträchtigen.
Daher muss die Zeit-Strom-Kurve der Sicherung anhand der erwarteten Einschalteigenschaften des Transformators bewertet werden.
Ein gut konzipiertes Schutzsystem strebt nach einem praktischen Gleichgewicht:
Da Transformatorkonstruktion, Kerndesign, Kapazität, Systemimpedanz und Schaltbedingungen unterschiedlich sind, sollte die Auswahl der Sicherung auf tatsächlichen Gerätedaten und nicht auf einer allgemeinen Faustregel basieren.
Transformatorsicherungen können je nach Transformatordesign und Schutzarchitektur an unterschiedlichen Positionen installiert werden.
In Mittelspannungsverteilungssystemen können strombegrenzende Sicherungen in Hochspannungsschaltanlagen eingebaut werden. Sie können mit Lastschaltern oder Vakuumschützen kombiniert werden, um eine kompakte Transformatorschutzanordnung zu schaffen.
Bei bestimmten Öltransformatoren können Sicherungen im Transformatorkessel installiert werden. Die Sicherung muss daher auf Kompatibilität mit Isolieröl und den zu erwartenden Wärme- und Druckbedingungen ausgelegt sein.
Einige Transformatorschutzanordnungen verwenden Sicherungen, die rund um den Hochspannungsanschluss oder die Durchführungsstruktur angeordnet sind. Die mechanischen Abmessungen, elektrischen Abstände und Umgebungsbedingungen müssen sorgfältig berücksichtigt werden.
Spannungswandler haben andere elektrische Eigenschaften als Leistungstransformatoren und arbeiten normalerweise mit einem viel geringeren Strom. Um einen entsprechenden Primärschutz zu gewährleisten, werden daher spezielle strombegrenzende Hochspannungssicherungen eingesetzt.
Die folgende Übersicht kann Ingenieuren dabei helfen, die allgemeine Rolle verschiedener Transformatorsicherungskonstruktionen bei der vorläufigen Geräteauswahl zu erkennen.
| Auswahlfaktor | Warum es wichtig ist | Mögliches Problem, wenn es ignoriert wird |
|---|---|---|
| Nennspannung | Gewährleistet eine angemessene Isolierung und Unterbrechungsleistung | Unsichere oder unzuverlässige Unterbrechung |
| Aktuelle Bewertung | Ermöglicht normalen Transformatorlaststrom | Störender Betrieb oder unzureichender Schutz |
| Bruchkapazität | Bestimmt, ob die Sicherung einen potenziellen Fehlerstrom sicher unterbrechen kann | Risiko schwerwiegender Unterbrechungsausfälle |
| Zeit-Strom-Kurve | Steuert die Reaktion auf Überlast- und Fehlerbedingungen | Schlechte Koordination oder unnötige Ausfälle |
| Einschaltstromtoleranz | Verhindert den Betrieb während der Stromversorgung des Transformators | Wiederholtes störendes Auslösen der Sicherung |
| Umweltverträglichkeit | Unterstützt einen stabilen Betrieb unter tatsächlichen Standortbedingungen | Beschleunigte Alterung oder unzuverlässiger Betrieb |
Eine richtig ausgewählte Sicherung ist nur ein Teil eines zuverlässigen Transformatorschutzes. Auch Installationsqualität, Systemkoordination, Inspektion und Austauschverfahren wirken sich auf das Gesamtergebnis aus.
Ersetzen Sie eine defekte Sicherung nicht allein durch Anpassung ihrer physischen Abmessungen. Elektrische Nennwerte, Konstruktion, Betriebseigenschaften und Anwendungsanforderungen müssen ebenfalls übereinstimmen.
Umspannwerke im Freien können Geräte Feuchtigkeit, Staub, Temperaturschwankungen und anderen Umwelteinflüssen aussetzen. Bei Inneninstallationen können unterschiedliche Anforderungen an Belüftung, Gehäusedesign und Freiraum gelten.
Der Primärschutz des Transformators sollte zusammen mit Sekundärsicherungen, Leistungsschaltern, Abzweigschutz und vorgeschaltetem Schutz berücksichtigt werden. Eine schlechte Koordination kann dazu führen, dass ein intakter Einspeiser oder ein ganzer Umspannwerksabschnitt unnötigerweise abschaltet.
Lose oder falsch installierte elektrische Verbindungen können zu abnormaler Erwärmung und unnötigen Verlusten führen. Während der Wartung sollten Techniker die Installationsanforderungen des Herstellers und die geltenden elektrischen Sicherheitsverfahren befolgen.
Eine durchgebrannte Transformatorsicherung sollte nicht automatisch als eine Komponente betrachtet werden, die lediglich ausgetauscht werden muss. Die zugrunde liegende Ursache kann ein Transformatorfehler, ein Kabelfehler, eine Überlastung, ein Isolationsproblem oder ein anderer abnormaler Zustand sein.
Das Ersetzen der Sicherung ohne Untersuchung des auslösenden Ereignisses kann zu einem gefährlichen Wiederholungsfehlerszenario führen.
Huixing Zhongdian (Beijing) Electric Co., Ltd.bietet Transformatorsicherungslösungen für Mittel- und Hochspannungsanwendungen. Die Produktpalette umfasst spezielle Sicherungsdesigns für unterschiedliche Transformatorschutzanforderungen, einschließlich Spannungstransformatorschutz, Leistungstransformatorschutz, Öltransformatoranwendungen und Überlastschutz.
Den Produktinformationen des Unternehmens zufolge deckt das Sortiment an Transformatorsicherungen Anwendungen von Niederspannungsverteilungsgeräten bis hin zu Mittel- und Hochspannungssystemen ab, wobei die Produktdesigns für Innenschaltanlagen, Ringhaupteinheiten, vorgefertigte Umspannwerke, Transformatorkessel, Hochspannungsdurchführungen und messgerätebezogene Geräte vorgesehen sind.

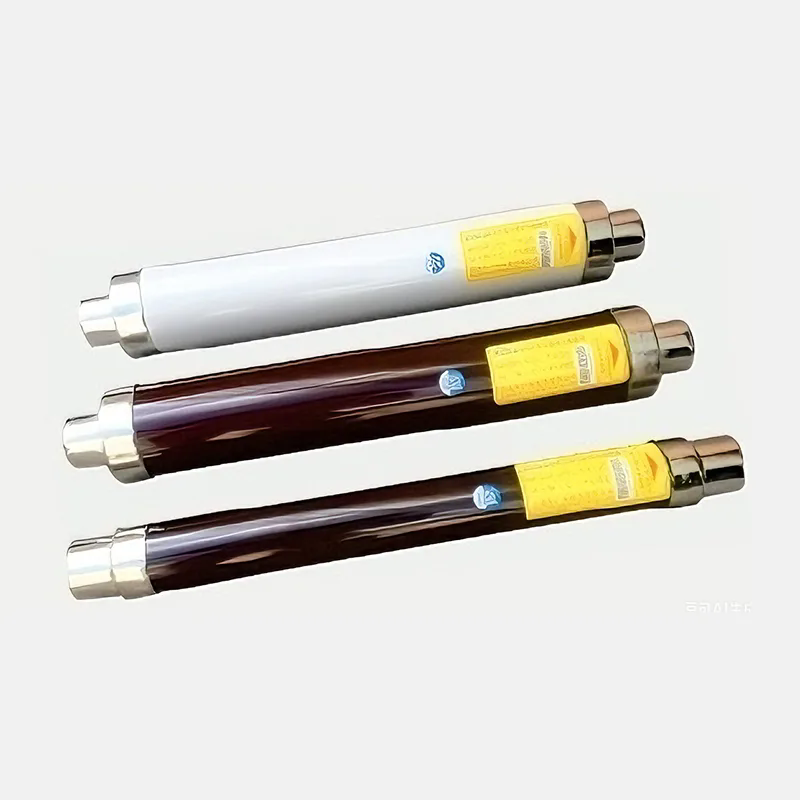

Die Produktauswahl umfasst strombegrenzende Hochspannungssicherungen für Spannungstransformatoren, Leistungstransformatoren und Öltransformatoren. Bestimmte Designs sind für Systeme bis 40,5 kV vorgesehen, während die verfügbaren Nennströme je nach Sicherungsfamilie und Anwendung variieren.
Für Ingenieure und Beschaffungsteams kann diese breite Produktpalette nützlich sein, wenn ein Projekt unterschiedliche Sicherungseigenschaften über mehrere Transformatorkonfigurationen hinweg erfordert.
Für jedes Projekt sollten noch wichtige Auswahlfaktoren bestätigt werden, darunter:
Bei maßgeschneiderten Transformatorschutzprojekten ist die Übermittlung der vollständigen elektrischen und umweltbezogenen Anforderungen an den Hersteller unerlässlich. Dadurch erhält der Lieferant genügend Informationen, um eine geeignete Sicherungskonstruktion zu empfehlen, anstatt sich nur auf einen Nennstromwert zu verlassen.
Der Hauptzweck besteht darin, einen Transformator abzuschalten, wenn ein übermäßiger Strom aufgrund eines Fehlers oder, abhängig von der Sicherungskonstruktion, einer Überlastung die Betriebseigenschaften der Sicherung erreicht. Dies trägt dazu bei, Transformatorschäden zu begrenzen und zu verhindern, dass sich ein Fehler weiterhin auf das gesamte Stromnetz auswirkt.
Einige Designs von Transformatorsicherungen bieten sowohl Überlast- als auch Kurzschlussschutz, während andere für bestimmte Fehlerbedingungen optimiert sind. Die tatsächliche Schutzfunktion hängt vom Sicherungstyp, den Zeit-Strom-Kennlinien, der Transformatoranwendung und dem Systemdesign ab.
Das Ausschaltvermögen gibt die Höhe des Fehlerstroms an, den die Sicherung unter bestimmten Bedingungen sicher unterbrechen kann. Wenn der voraussichtliche Fehlerstrom am Installationsort die Abschaltleistung der Sicherung übersteigt, funktioniert das Schutzsystem möglicherweise nicht wie vorgesehen.
Die Stromversorgung des Transformators kann einen magnetisierenden Einschaltstrom erzeugen. Wenn die ausgewählte Sicherung nicht über die entsprechende Einschaltstromtoleranz verfügt oder ihre Zeit-Strom-Eigenschaften ungeeignet sind, kann es sein, dass sie bei normaler Einspeisung anspricht.
Ja. Spezielle Sicherungskonstruktionen können in oder um Öltransformatoren installiert werden. Solche Produkte müssen mit dem Isolieröl kompatibel und für die zu erwartenden Temperatur-, Druck-, elektrischen und mechanischen Bedingungen geeignet sein.
Der Austausch sollte auf den Originalgerätespezifikationen und den tatsächlichen Schutzanforderungen basieren und nicht nur auf dem physischen Erscheinungsbild. Spannungsnennwert, Stromnennwert, Ausschaltvermögen, Sicherungseigenschaften, Installationsmethode und Koordination sollten alle überprüft werden.
Nein. Eine Sicherung unterbricht den Strom, indem ihr Schmelzelement schmilzt, und muss normalerweise nach dem Betrieb ausgetauscht werden. Ein Leistungsschalter verwendet einen Schaltmechanismus und kann im Allgemeinen nach einem Fehler zurückgesetzt werden, vorbehaltlich einer Inspektion und den Anforderungen des Herstellers. Die beiden Geräte können gemeinsam in koordinierten Schutzsystemen eingesetzt werden.
Zu den nützlichen Informationen gehören Transformatorkapazität, Primärspannung, Sekundärspannung, Nennstrom, Systemfrequenz, Installationsort, Transformatortyp, verfügbarer Fehlerstrom, erforderliche Schutzfunktion, vorhandene Schaltanlagen und geltende Normen.
Nein. Transformatoranwendungen unterscheiden sich erheblich. Eine Sicherung für einen Spannungstransformator kann ganz andere elektrische Eigenschaften aufweisen als eine Sicherung für einen Hochleistungs-Verteilungstransformator. Für einen zuverlässigen Schutz ist die richtige Abstimmung unerlässlich.
Durch die Koordination wird sichergestellt, dass nach Möglichkeit zuerst die Schutzeinrichtung anspricht, die einem Fehler am nächsten liegt. Dies kann unnötige Ausfälle reduzieren und dafür sorgen, dass gesunde Teile des elektrischen Systems unter Spannung bleiben.
Eine Transformatorsicherung ist eine relativ kompakte Komponente, die eine wichtige Rolle beim elektrischen Schutz spielt. Sein Wert ergibt sich aus seiner Fähigkeit, auf abnormale Strombedingungen zu reagieren, fehlerhafte Transformatoren zu isolieren und bei strombegrenzenden Anwendungen die Energie zu reduzieren, die die geschützten Geräte erreicht.
However, reliable protection depends on more than choosing a fuse with the correct nominal current. Spannungsnennwert, Ausschaltvermögen, Zeit-Strom-Charakteristik, Transformator-Einschaltstrom, Fehlerpegel, Installationsumgebung, Transformatorkonstruktion und Koordination mit anderen Schutzgeräten müssen alle berücksichtigt werden.
Bei Mittel- und Hochspannungstransformatorprojekten kann die Auswahl der richtigen Sicherung in der Entwurfsphase das Risiko eines Fehlbetriebs verringern, die Fehlerisolierung verbessern und eine zuverlässigere Stromverteilung unterstützen.
