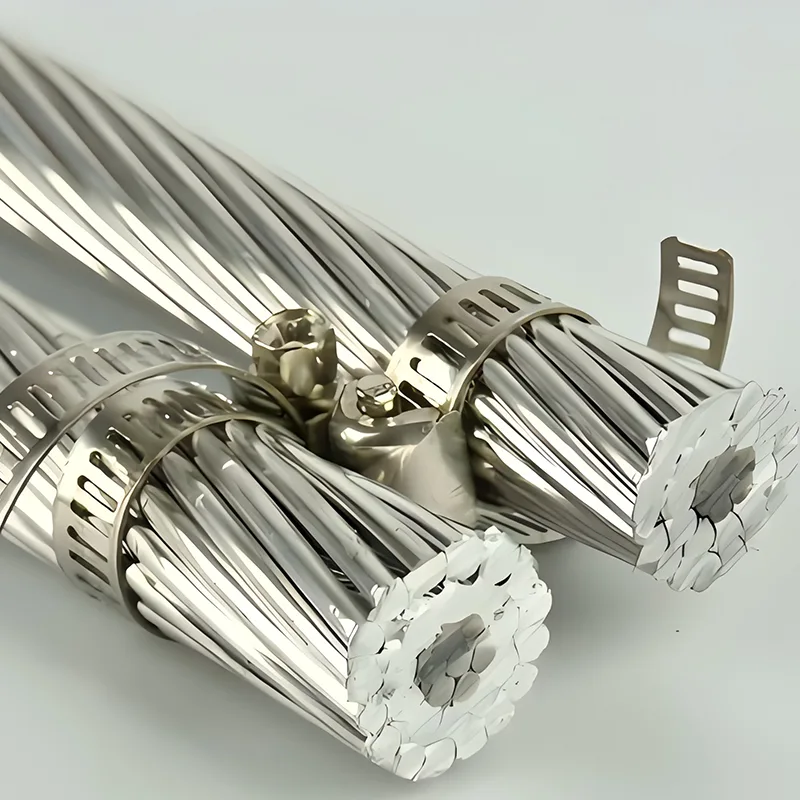

ACSR-Leiter

Der ACSR-Leiter (Steel Core Aluminium Stranded Wire) ist der weltweit am häufigsten verwendete Leiter für Freileitungen zur Hochspannungsübertragung und -verteilung. Mit einer aufwändigen Verbundstruktur, bei der Stahl mechanische Belastungen trägt und Aluminium Elektrizität leitet, schafft ACSR ein perfektes Gleichgewicht zwischen der kostengünstigen Leitfähigkeit von Aluminium und der strukturellen Festigkeit von Stahl und setzt damit einen soliden Leistungsmaßstab in der Energieübertragungsbranche. Seine Kernvorteile werden wie folgt aus sechs beruflichen Aspekten herausgearbeitet.

Hervorragende mechanische Leistung

Ideal für weitspannige Verlegung und hohe Belastbarkeit

Der innere verzinkte Stahlkern des ACSR-Leiters verfügt über eine ultrahohe Zugfestigkeit von 1200 MPa bis 1960 MPa. Es hält problemlos extremen mechanischen Belastungen stand, einschließlich Eigengewicht des Leiters, starkem Wind, Eisbelag und Schneeansammlung, und gewährleistet so einen stabilen Langzeitbetrieb von Stromleitungen.

Seine exklusive Stahlkernstruktur sorgt für eine geringe Durchbiegung. Da Stahl einen weitaus geringeren Wärmeausdehnungskoeffizienten als Aluminium hat, ist sein Leitungsdurchhang bei Stromerwärmung 30–50 % geringer als bei Vollaluminiumleitern (AAC), was die Leitungssicherheit unter Hochtemperatur-Betriebsbedingungen erheblich verbessert.

Aufgrund der hervorragenden mechanischen Eigenschaften kann die sichere Montagespanne von ACSR 500 Meter überschreiten. Es reduziert effektiv die Anzahl der Sendemasten und senkt die Infrastrukturkosten, wodurch es sich hervorragend für die Errichtung über große Entfernungen in komplexem Gelände wie Berggebieten und Flussüberquerungen eignet.

Hervorragende elektrische Leistung

Hocheffizienter Leiter für die Stromübertragung mit großer Kapazität

Die äußere Schicht von ACSR besteht zu 99,5 % aus hochreinem 1350-H19-Aluminium mit einer Leitfähigkeit von bis zu etwa 61 % IACS. Es realisiert eine verlustarme Stromübertragung und garantiert gleichzeitig eine effiziente Stromleitung, wodurch die Stromversorgungsanforderungen von Hochspannungs- und Höchstspannungsübertragungsleitungen mit großer Kapazität vollständig erfüllt werden.

ACSR-Leiter mit großer Spezifikation können einen elektrischen Strom von mehr als 3000 A führen, was sie zum bevorzugten Leiter für Stromleitungen bis 500 kV macht. Darüber hinaus erhöht sein größerer Außendurchmesser die Korona-Einsatzspannung, reduziert Koronaverluste und Betriebsgeräusche im Hochspannungsbetrieb und verbessert die Effizienz der Stromübertragung und die Umweltfreundlichkeit weiter.

Überlegenes Preis-Leistungs-Verhältnis

Optimale Gesamtkosten über den gesamten Lebenszyklus

ACSR-Leiter haben herausragende wirtschaftliche Vorteile. Aluminium hat nur ein Viertel des Kupferpreises und ein Drittel der Dichte. Bei gleicher Strombelastbarkeit ist ACSR leichter und kostengünstiger als Kupferleiter, was die Anfangsinvestition für technische Projekte erheblich senkt.

Während des Baus reduziert sein geringes Gewicht die Baukosten für Türme, Fundamente und Hebearbeiten. Im Einsatzzeitraum zeichnet es sich durch eine einfache Struktur und einen geringen Wartungsaufwand aus, was bemerkenswerte langfristige wirtschaftliche Vorteile mit sich bringt. Seine Standardlebensdauer beträgt mehr als 40 Jahre und ist damit viel länger als bei herkömmlichen Leitern, was die umfassenden wirtschaftlichen Vorteile noch weiter erhöht.

Starke Anpassungsfähigkeit an die Umwelt

Stabile Betriebsleistung bei jedem Wetter

ACSR verfügt über eine hervorragende Witterungsbeständigkeit und Korrosionsschutzfähigkeit. Auf der Aluminiumoberfläche bildet sich ein dichter Oxidfilm, der Korrosion durch atmosphärische Erosion, sauren Regen und Salznebel an der Küste wirksam widersteht. Der Stahlkern verfügt über eine hochwertige Verzinkungsbehandlung der Klassen A/B/C für dauerhaften Rostschutz. Die doppelte Schutzstruktur gewährleistet einen stabilen Leitungsbetrieb.

Es behält eine stabile Arbeitsleistung im Temperaturbereich von -40 °C bis +75 °C (Temperaturgrenze für das Glühen von Aluminium) bei. Es kann sich an extreme Umgebungen wie starke Kälte, große Hitze und große Höhen anpassen und ist somit die ideale Wahl für Gebiete mit komplexen klimatischen Bedingungen.

Flexible Struktur und breite Anwendung

Universeller Leiter für alle technischen Szenarien

Das Stahl-Aluminium-Verhältnis der ACSR-Leiter kann flexibel angepasst werden, um unterschiedlichen Projektanforderungen gerecht zu werden. Leiter mit einem höheren Stahlkernanteil eignen sich für Bereiche, die eine hohe mechanische Festigkeit erfordern, wie z. B. weitgespannte Kreuzungslinien und stark eisbedeckte Bereiche. Diejenigen mit einem höheren Aluminiumgehalt eignen sich für die Stromübertragung bei großen Strömen und über große Entfernungen.

Diese strukturelle Flexibilität ermöglicht die Anwendung in allen Szenarios. Es funktioniert stabil in Ebenen, Bergen, Flussdurchquerungsabschnitten und Küstengebieten sowie in starken Eiszonen und Hochgebirgsregionen. Es ist sowohl für 10-kV-Verteilungsnetze als auch für 500-kV-Höchstspannungsleitungen anwendbar und hat als universeller Leiter für die Energietechnik breite Anerkennung gefunden.

Umweltfreundlich und vollständig recycelbar

Bevorzugtes Material für Ökostrom-Infrastruktur

ACSR besteht zu 100 % aus recycelbaren Aluminium- und Stahlmaterialien mit ausgereiften Recycling- und Wiederaufbereitungstechniken und entspricht vollständig den globalen Standards für den Bau umweltfreundlicher Infrastruktur und die Entwicklung der Kreislaufwirtschaft. Ausgemusterte Leiter können vollständig recycelt und wiederverwendet werden, ohne die Umwelt zu belasten, was eine solide Unterstützung für die nachhaltige Entwicklung von Energieversorgungssystemen darstellt.
