HuixingbietetHochspannungsisolatorlösungenEntwickelt für zuverlässige elektrische Isolierung und mechanische Unterstützung in Übertragungs- und Verteilungssystemen. Mit Spannungsanwendungen von 45 kV bis 220 kV für die vorgestellte Produktpalette tragen diese Isolatoren dazu bei, Freileitungen, Umspannwerke, Anlagen für erneuerbare Energien und industrielle Stromnetze vor elektrischen und umweltbedingten Belastungen zu schützen.
Ein Hochspannungsisolator ist ein wesentlicher Bestandteil moderner elektrischer Infrastruktur. Es trennt unter Spannung stehende Leiter von geerdeten Strukturen, unterstützt elektrische Geräte und hilft, Kriechströme und Überschläge zu verhindern. Die Wahl des richtigen Isolators erfordert mehr als nur die Anpassung an die Nennspannung: Ingenieure müssen auch das Isolationsmaterial, die Kriechstrecke, die mechanische Festigkeit, den Verschmutzungsgrad, die Temperatur, die Montageabmessungen und die geltenden Normen bewerten. In diesem Leitfaden werden die wichtigsten Typen, Anwendungen, Auswahlkriterien und Wartungsaspekte für Hochspannungsisolationssysteme erläutert und Projektentwicklern und Beschaffungsteams dabei geholfen, fundiertere Entscheidungen zu treffen.
Ein Hochspannungsisolator ist eine elektrische Komponente, die einen unerwünschten Stromfluss zwischen unter Spannung stehenden Leitern und geerdeten Strukturen verhindert und gleichzeitig die für die Installation erforderliche mechanische Unterstützung bietet. Es wird häufig an Sendemasten, Sammelschienen von Umspannwerken, Trennschaltern, Leistungsschaltern und anderen Hochspannungsgeräten verwendet.
In einem Stromnetz kann ein Isolationsfehler zu Überschlägen, Geräteschäden, ungeplanten Ausfällen und Sicherheitsrisiken führen. Ein entsprechend spezifizierter Isolator trägt dazu bei, elektrische Abstände einzuhalten und Betriebsspannung, Schaltstößen, Blitzimpulsen und mechanischen Belastungen standzuhalten.
Die vorgestellte Produktpalette von Huixing deckt 45-kV-220-kV-Anwendungen ab und bietet mehrere Isoliermaterialoptionen. Die Auswahl an Hochspannungsgeräten ist für die Stromübertragung, Umspannwerke, Projekte für erneuerbare Energien und industrielle Verteilungssysteme vorgesehen.
Bei der Projektplanung ist es wichtig, die Systemspannung von der maximalen Nennspannung des Geräts und dem erforderlichen Isolationsniveau zu unterscheiden. Diese Werte hängen zusammen, sind jedoch nicht austauschbar. Die endgültige Spezifikation sollte dem elektrischen Design des Projekts und den geltenden Anforderungen der Versorgungseinrichtungen entsprechen.
Isoliermaterialien beeinflussen elektrische Leistung, mechanisches Verhalten, Umweltbeständigkeit, Gewicht und Wartungsanforderungen. Drei weit verbreitete Optionen sind Porzellan, Glas und Silikonkautschuk-Komposit.

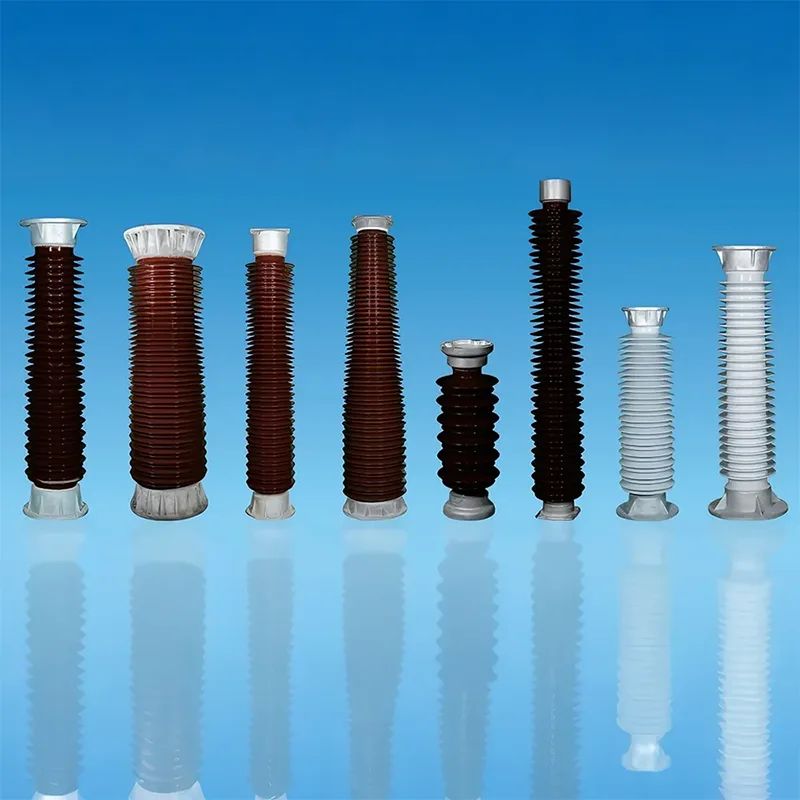

Porzellan bietet bewährte elektrische Isolationsleistung, Steifigkeit und Widerstandsfähigkeit gegenüber vielen Einsatzbedingungen im Freien. Porzellan-Stützisolatoren werden üblicherweise zur Unterstützung von Sammelschienen und elektrischen Geräten in Umspannwerken verwendet. Ihre Eignung hängt von der angegebenen elektrischen Leistung, der mechanischen Belastung, der Oberflächengestaltung und der Installationsumgebung ab.
Glas wird häufig in Oberleitungsübertragungsanwendungen verwendet. Aufgrund seiner elektrischen Eigenschaften und Oberflächenbeschaffenheit eignet es sich für spezielle Aufhängungs- und Leitungsisolationskonstruktionen. Ingenieure sollten die mechanische Belastbarkeit, die Verschmutzungsleistung und die Kompatibilität des ausgewählten Glasisolators mit der Leitungshardware überprüfen.
Verbundkonstruktionen kombinieren im Allgemeinen einen tragenden Kern mit einem isolierenden Polymergehäuse. Silikonkautschuk kann nützliche hydrophobe Oberflächeneigenschaften und ein relativ geringes Gewicht bieten. Diese Eigenschaften können in Küstengebieten, verschmutzten Industrieumgebungen und Installationen, bei denen es auf das Gewicht ankommt, von Vorteil sein.
Kein Material ist allgemein das Beste. Bei der Auswahl sollten die Anwendung, die Umweltbelastung, die elektrischen Anforderungen, die mechanische Belastung, die erwarteten Betriebsbedingungen und die überprüfte technische Dokumentation des Herstellers berücksichtigt werden.
Isolatoren trennen unter Spannung stehende Leiter von geerdeten Sendemasten und tragen gleichzeitig Lasten, die durch das Gewicht des Leiters, Wind und mögliche Eisansammlungen verursacht werden. Aufhängungs- und Zuganordnungen werden entsprechend der Leitungskonfiguration, der Leiterspannung und der strukturellen Gestaltung ausgewählt.
Umspannwerke verwenden Stützisolatoren, um Sammelschienen zu stützen und Abstände um Trennschalter, Leistungsschalter und andere elektrische Geräte herum aufrechtzuerhalten. Die erforderliche mechanische Festigkeit und Montagekonfiguration hängen vom Gerätelayout und den Betriebslasten ab.
Anlagen für erneuerbare Energien erfordern eine zuverlässige Isolierung an Transformatoranschlüssen, Hochspannungssammelschienen und Netzkopplungspunkten. Bei der Auswahl des Isolators sollten das elektrische Design, die Außeneinwirkung und die Umgebungsbedingungen am Standort berücksichtigt werden.
Produktionsstätten, Bergbaubetriebe, Chemieanlagen und andere große Industriestandorte können spezielle Hochspannungsverteilungsnetze betreiben. Eine geeignete Isolierung trägt dazu bei, eine sichere Trennung zwischen stromführenden Komponenten und geerdeten Tragkonstruktionen aufrechtzuerhalten, insbesondere wenn Staub, Feuchtigkeit oder korrosive Verunreinigungen vorhanden sind.
Produktinformationen und verfügbare Spezifikationen finden Sie auf der Produktseite für Hochspannungsisolatoren von Huixing.
Diese Vorteile hängen von der korrekten Spezifikation, der Fertigungsqualität, den Installationspraktiken und den Betriebsbedingungen ab. Kein Isolator kann jedes Risiko eines elektrischen Ausfalls beseitigen, daher bleiben Schutz auf Systemebene und routinemäßige Inspektionen unerlässlich.
Vor der Bestellung sollten Ingenieure die elektrische Leistung mit der erforderlichen mechanischen Festigkeit, Kriechstrecke, Gesamthöhe, Montageabmessungen und Gewicht vergleichen. Zu den Produktinformationen von Huixing gehört eine Spezifikationstabelle für Porzellan-Stützisolatoren mit Modellen für mehrere Spannungsklassen, einschließlich 110-kV- und 220-kV-Systemanwendungen.
| Parameter | Beispiel oder Referenz | Warum es wichtig ist |
|---|---|---|
| Spannungsklasse | Projektspezifisch; Beispiele hierfür sind 110 kV und 220 kV | Legt die erforderliche Elektroanwendung und Isolationskoordination fest. |
| Isoliermaterial | Porzellan-, Glas- oder Silikonkautschuk-Verbundwerkstoff | Beeinflusst mechanisches Design, Umweltverträglichkeit und Wartungsaspekte. |
| Cantilever-Stärke | Modellabhängig; ausgedrückt in kN | Gibt die angegebene Biegebelastbarkeit eines Stützisolators an. |
| Torsionsfestigkeit | Modellabhängig; ausgedrückt in kN·m | Hilft bei der Feststellung der Eignung, wenn Drehlasten relevant sind. |
| Kriechstrecke | Modellabhängig; ausgedrückt in mm | Unterstützt die erforderliche Oberflächenisolationsleistung bei Verschmutzung und Feuchtigkeitseinwirkung. |
| Gesamthöhe | Modellabhängig; ausgedrückt in mm | Bestimmt den Installationsabstand und die Geräteanordnung. |
| Montagemaße | Spezifizierte obere und untere Montagelochkonfigurationen | Gewährleistet die Kompatibilität mit tragenden Strukturen und Verbindungshardware. |
| Gewicht | Modellabhängig; ausgedrückt in kg | Beeinflusst die Transport-, Hebe- und Installationsplanung. |
In der von Huixing veröffentlichten Porzellan-Stützisolatortabelle ist beispielsweise das Modell C6-550-3150 für eine Systemspannung von 110 kV mit einer Auslegerfestigkeit von 6 kN, einer Torsionsfestigkeit von 4 kN·m, einer Nennkriechstrecke von 3.150 mm und einer Gesamthöhe von 1.220 mm aufgeführt. Das angegebene Gewicht beträgt 57 kg. Diese Werte gelten für das jeweilige Modell und dürfen nicht auf andere Isolatoren übertragen werden.
Für Anwendungen mit höherer Spannung enthält dieselbe Produkttabelle auch 220-kV-Systemmodelle mit unterschiedlichen mechanischen Nennwerten, Abmessungen und Gewichten. Bestätigen Sie vor der Beschaffung immer die aktuelle Zeichnung und das technische Datenblatt, da das ausgewählte Modell und die Projektanforderungen die endgültige Konfiguration bestimmen.
Eine verlässliche Kaufentscheidung beginnt mit den technischen Anforderungen des Projekts und nicht allein mit dem Preis. Nutzen Sie die folgende Checkliste, um passende Produkte zu vergleichen.
Geben Sie bei der Angebotsanfrage die Spannungsklasse, den Installationstyp, die Umgebungsbedingungen, die erforderlichen mechanischen Nennwerte, die Menge, die geltenden Normen und den Lieferort an. Diese Informationen helfen dem Lieferanten, ein geeignetes Modell zu identifizieren und verringern das Risiko von Spezifikationskonflikten.
Selbst ein richtig ausgewählter Isolator kann seine Leistung verschlechtern, wenn er beim Transport beschädigt oder falsch installiert wird. Ein disziplinierter Inspektions- und Installationsprozess trägt dazu bei, die beabsichtigte elektrische und mechanische Leistung aufrechtzuerhalten.
Die Inspektionshäufigkeit sollte die Wartungsrichtlinien des Versorgungsunternehmens, den Gerätezustand, den Schweregrad der Umgebung und die Betriebshistorie widerspiegeln. Anlagen mit hoher Umweltverschmutzung oder Küstenanlagen erfordern möglicherweise andere Inspektions- und Reinigungsvorkehrungen als sauberere Umgebungen. Wartungsentscheidungen sollten auf dokumentierten Standortanforderungen und nicht auf einem universellen Zeitplan basieren.
Sein Hauptzweck besteht darin, unter Spannung stehende Leiter oder Komponenten elektrisch von geerdeten Strukturen zu isolieren und gleichzeitig die für die Installation erforderliche mechanische Unterstützung bereitzustellen. Bei richtiger Auswahl und Installation trägt es dazu bei, Kriechströme und Überschläge zu verhindern.
Gängige Optionen sind Porzellan, Glas und Silikonkautschuk-Verbundwerkstoffe. Die beste Wahl hängt von den Spannungsanforderungen, mechanischen Belastungen, Verschmutzungsgraden, Witterungseinflüssen, Montagedesign und Wartungsaspekten ab.
Huixing beschreibt sein vorgestelltes Hochspannungsisolatoren-Sortiment als Abdeckung für Anwendungen von 45 kV bis 220 kV. In der veröffentlichten Tabelle der Porzellan-Stützisolatoren sind auch ausgewählte Modelle für andere Systemspannungsklassen aufgeführt. Käufer sollten das genaue Modell und die für ihr Projekt erforderliche Bewertung bestätigen.
Die Kriechstrecke sollte anhand der geltenden Isolationskoordinationsanforderungen, des Verschmutzungsgrads, der Umgebungsbedingungen und der relevanten Normen ermittelt werden. Die Auswahl sollte nicht allein durch Anpassung an die Nennspannung des Systems erfolgen.
Fordern Sie das technische Datenblatt, genehmigte Maßzeichnungen, gültige Prüfberichte, Prüfdokumente, Installationsanweisungen und Bestätigungen der erforderlichen Normen an. Mithilfe einer projektspezifischen Dokumentation können Sie überprüfen, ob das ausgewählte Produkt mit dem technischen Entwurf übereinstimmt.
Ja, sofern das gewählte Design für die Verschmutzung, den Salznebel, die Luftfeuchtigkeit, die Temperatur und die chemische Belastung des Standorts geeignet ist. Materialauswahl, Kriechstrecke, Wartungsplanung und projektspezifische Überprüfung sind für diese Umgebungen wichtig.
Ein Hochspannungsisolator ist ein wichtiger Bestandteil einer sicheren und zuverlässigen Energieinfrastruktur. Seine Leistung hängt von der richtigen Kombination aus elektrischen Nennwerten, mechanischer Festigkeit, Kriechstrecke, Materialauswahl, Umweltverträglichkeit und Installationsqualität ab. Eine gründliche technische Prüfung vor der Beschaffung kann Kompatibilitätsprobleme reduzieren, die Wartungsplanung verbessern und die langfristige Netzwerkzuverlässigkeit unterstützen.
Huixing bietet Hochspannungsisolationslösungen für Übertragungsleitungen, Umspannwerke, Anlagen für erneuerbare Energien und industrielle Energiesysteme. Wenn Sie einen Isolator für eine Neuinstallation, einen Netzausbau oder einen Geräteaustausch beschaffen, lesen Sie die Produktspezifikationen undKontaktieren Sie unsmit Ihrer Spannungsklasse, mechanischen Anforderungen, Betriebsumgebung und Projektmenge. Das Team von Huixing kann Ihnen dabei helfen, eine geeignete Konfiguration zu finden und die technischen Informationen bereitzustellen, die Sie für Ihre Beschaffungsbewertung benötigen.
