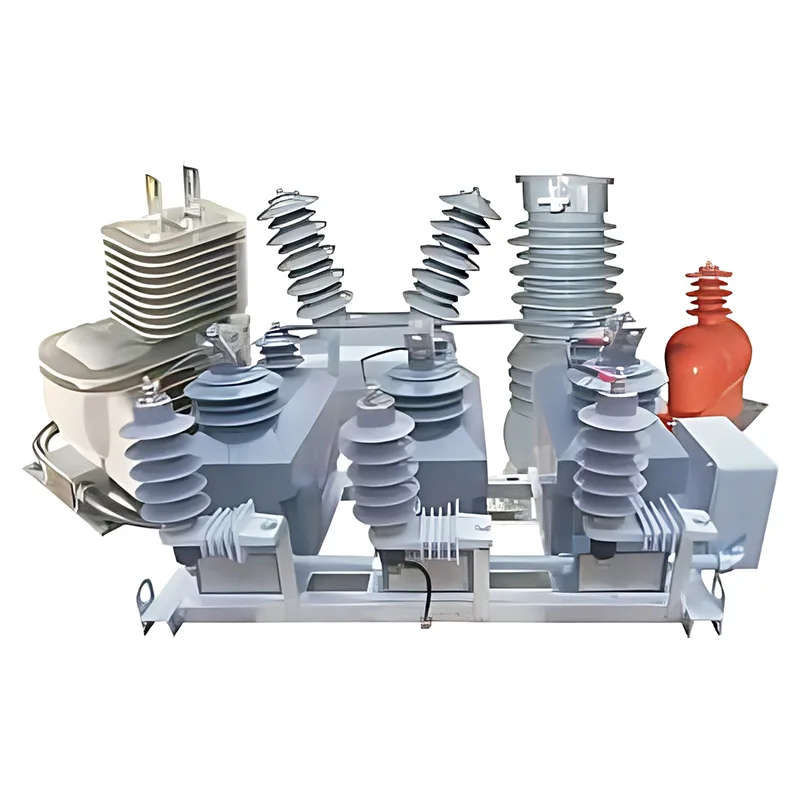

HuixingbietetMedium-Spannungstransformatorenfür 10–17,5-kV-Stromverteilungssysteme, unterstützt genaue Energiemessung, Echtzeitüberwachung und zuverlässige Schutzrelais für Umspannwerke und elektrische Außenanlagen.
Artikelzusammenfassung:Mittelspannungs-Messwandler sind wesentliche Komponenten moderner elektrischer Verteilungsnetze. Durch die Umwandlung hoher Strom- und Spannungswerte in standardisierte Signale ermöglichen sie einen sicheren und genauen Betrieb von Messgeräten, Überwachungssystemen und Schutzrelais. In diesem Leitfaden werden Stromwandler (CTs) und Spannungswandler (VTs), ihre Hauptanwendungen, wichtige technische Spezifikationen und Auswahlüberlegungen erläutert. Außerdem werden die Vorteile integrierter Designs, Anpassungsfähigkeit im Außenbereich, Überlastleistung und Einhaltung von Standards untersucht. Für Ingenieure, Elektroinstallateure und Beschaffungsfachleute hilft das Verständnis dieser Faktoren dabei, geeignete Messwandler für zuverlässige, effiziente und platzsparende Stromverteilungssysteme zu identifizieren.
Mittelspannungsmesswandler sind elektrische Messgeräte, die dazu dienen, hohe Primärströme oder -spannungen auf niedrigere, standardisierte Sekundärwerte zu reduzieren. Sie bilden eine praktische Schnittstelle zwischen Mittelspannungsstromkreisen und Niederspannungsmess-, Steuer- und Schutzgeräten.
Im Gegensatz zu Leistungstransformatoren, die elektrische Energie zwischen Stromkreisen mit unterschiedlichen Spannungspegeln übertragen, dienen Messtransformatoren hauptsächlich der elektrischen Messung und Signalisolierung. Ihre Leistung hat direkten Einfluss auf die Genauigkeit von Dosiersystemen und die Zuverlässigkeit von Schutzeinrichtungen.
In der Energieverteilung werden hauptsächlich zwei Typen verwendet:
In Mittelspannungsnetzen werden diese Geräte üblicherweise in Umspannwerken, Schaltanlagen, Verteilerstationen und elektrischen Außenanlagen installiert. Ihre Nennwerte und Isolationssysteme müssen den Betriebsbedingungen der von ihnen bedienten Ausrüstung entsprechen.
Messwandler nutzen elektromagnetische Induktion, um primäre elektrische Größen als sekundäre Signale wiederzugeben. Diese Signale sind so konzipiert, dass sie innerhalb des angegebenen Genauigkeitsbereichs und der angegebenen Betriebsbedingungen proportional zu den Originalwerten sind.
Ein Stromwandler erzeugt einen reduzierten Sekundärstrom, der dem Strom entspricht, der durch seinen Primärkreis fließt. Beispielsweise hat ein 100/5-A-Stromwandler ein nominales Übersetzungsverhältnis von 20:1. Unter den spezifizierten Betriebsbedingungen entspricht ein Primärstrom von 100 A einem Sekundärstrom von etwa 5 A.
Stromwandler werden zur Energiemessung, Lastüberwachung und Fehlerstromerkennung eingesetzt. Ihre Genauigkeit und Schutzeigenschaften müssen für die angeschlossenen Geräte und den erwarteten Strombereich geeignet sein.
Ein Spannungswandler reduziert die Primärspannung auf eine niedrigere Sekundärspannung, die für Mess- und Steuergeräte geeignet ist. Das Übersetzungsverhältnis hängt von der Systemspannung, den Primär- und Sekundärnennspannungen des Transformators und der vorgesehenen Anwendung ab.
Durch die Kombination von Strom- und Spannungsmessung in einer koordinierten Baugruppe kann das elektrische Layout vereinfacht werden. Huixing bietet eine integrierte Konfiguration, die drei Stromwandler und drei Spannungswandler (3CT+3PT) in einer kompakten Einheit für geeignete Verteilungsinstallationen kombiniert.
Weitere Informationen zu entsprechenden Elektrogeräten finden Sie bei HuixingLösungen für gasisolierte Schaltanlagen.
Mittelspannungsmesswandler unterstützen Mess-, Überwachungs- und Schutzfunktionen im gesamten Verteilungsnetz. Durch die Auswahl der geeigneten Konfiguration können Elektroingenieure die Projektanforderungen erfüllen, ohne die Sicherheit oder Messleistung zu beeinträchtigen.
In Freiluft-Umspannwerken liefern Messwandler Messsignale an Energiezähler, Überwachungssysteme und Schutzrelais. Genaue Strom- und Spannungsdaten unterstützen die Stromabrechnung, Lastbewertung und betriebliche Entscheidungsfindung.
Instrumententransformatoren liefern elektrische Signale für Schutzsysteme im Zusammenhang mit Verteilungsleitungen, Leistungstransformatoren, Kondensatorbänken und Schaltanlagen. Bei anormalen Betriebsbedingungen helfen diese Signale den Relais, Fehler zu erkennen und entsprechende Schutzmaßnahmen einzuleiten.
In kompakten Verteilerstationen und vorgefertigten Umspannwerken ist der Platz oft begrenzt. Eine integrierte Transformatorbaugruppe kann die Anzahl separat installierter Komponenten reduzieren, die Geräteanordnung vereinfachen und Ingenieuren dabei helfen, den verfügbaren Gehäuseraum effizienter zu nutzen.
Außenverteilungsgeräte müssen Umwelteinflüssen standhalten und gleichzeitig eine zuverlässige Isolierung und Messleistung gewährleisten. Entsprechend konzipierte Messwandler können in Mastschalter, Ringhauptgeräte und andere kompatible Außengeräte integriert werden.
Technische Spezifikationen bestimmen, ob ein Messwandler für eine bestimmte Elektroinstallation geeignet ist. Käufer sollten die vollständige Nennkonfiguration bewerten, anstatt sich nur auf die Nennspannung zu verlassen.
| Parameter | Huixing-Produktinformationen | Warum es wichtig ist |
|---|---|---|
| Anwendungsspannungsbereich | 10–17,5-kV-Systeme | Legt den vorgesehenen Mittelspannungs-Anwendungsbereich fest. |
| Integrierte Konfiguration | 3CT+3PT | Vereint drei Stromwandler und drei Spannungswandler in einer Baugruppe. |
| Isolationsniveau | 17,5/38/95 kV | Gibt die angegebenen Isolationswerte an; Bestätigen Sie die geltenden Testdefinitionen und Bewertungsanforderungen. |
| Stromüberlastfähigkeit | 120 % Dauerstrom; 130 %–150 % für bis zu 8 Stunden, wie angegeben | Hilft bei der Beurteilung der Eignung für unterschiedliche Lasten innerhalb der angegebenen Betriebsbedingungen. |
| Sicherheitsfaktor des Instruments | FS=5 | Relevant für den Schutz angeschlossener Messgeräte unter bestimmten Bedingungen. |
| Sekundärwicklungsspannung | 3 kVef, wie in der Produktbeschreibung angegeben | Erfordert eine Bestätigung anhand der technischen Dokumentation des Herstellers und der beabsichtigten Anwendung. |
| Anwendbare Normen | Auf der Produktseite wird auf IEC 60044-1, ANSI C57.13, IEC 61869-1 und IEC 61869-4 verwiesen | Unterstützt die Bewertung der Messleistung, Isolierung, Prüfung und Anwendungsanforderungen. |
Hinweis: Die Tabelle fasst die auf der Produktseite veröffentlichten Informationen zusammen. Informieren Sie sich vor dem Kauf beim Hersteller über die genauen modellspezifischen Nennwerte, geltenden Normen und Editionen, Testbedingungen und Vertragsspezifikationen. Es sollte nicht davon ausgegangen werden, dass die Werte für jede Konfiguration identisch gelten.
Die Genauigkeitsklasse definiert den zulässigen Messfehler unter bestimmten Bedingungen. Die Nennleistung, im Allgemeinen ausgedrückt in Voltampere (VA), gibt die Belastung an, die ein Transformator aushalten kann, während er seine spezifizierten Leistungsanforderungen erfüllt.
Bei Messanwendungen sollten Ingenieure die erforderliche Messgenauigkeit und die damit verbundene Instrumentenbelastung bewerten. Schutzanwendungen erfordern eine separate Bewertung der Relaisanforderungen, der Fehlerstrombedingungen und der spezifizierten Schutzleistung des Transformators.
Die Isolationsleistung muss der maximalen Spannung und den erforderlichen Spannungsfestigkeiten des Systems entsprechen. In den Produktinformationen von Huixing ist außerdem ein kurzzeitiger thermischer Strom von 80-fachem Nennstrom für eine Sekunde und ein dynamischer Strom von 2,5-fachem der angegebenen thermischen Stromreferenz angegeben. Da es sich hierbei um signifikante Nennwerte handelt, sollte die genaue Interpretation und Anwendbarkeit vor der technischen Genehmigung in der technischen Dokumentation des Herstellers überprüft werden.
Integrierte Mittelspannungs-Messwandler können dazu beitragen, die Installationseffizienz zu verbessern und Gerätelayouts zu vereinfachen. Die tatsächlichen Vorteile hängen vom gewählten Modell, der Schaltanlagenanordnung, den Umgebungsbedingungen und den Projektspezifikationen ab.
Durch die Kombination von Strom- und Spannungswandlern in einer Baugruppe kann der Platzbedarf für separate Komponenten reduziert werden. Dies ist besonders nützlich bei kompakten Umspannwerken, kastenförmigen Verteilerstationen und Installationen, bei denen der Platz im Schaltschrank begrenzt ist.
In der Produktbeschreibung von Huixing werden die Gießharzisolierung und die Eignung für den Außenbereich als wesentliche Merkmale genannt. Die integrierte Konfiguration wird auch als Verwendung von Außenwanddurchführungen vom Typ CPE für kompatible Installationen beschrieben. Projektteams sollten die erforderlichen Umweltbewertungen, Montageanordnung, Verschmutzungsbedingungen und Witterungseinflüsse bestätigen, bevor sie eine Einheit spezifizieren.
Eine koordinierte Baugruppe kann die Positionierung der Komponenten und die Sekundärverkabelung vereinfachen. Vorkonfigurierte Geräte können auch einige Montagearbeiten vor Ort reduzieren, obwohl für die Installation immer noch qualifiziertes Personal, korrekte Anschlussverbindungen und eine Überprüfung anhand genehmigter Zeichnungen erforderlich sind.
Entsprechend spezifizierte Messwandler liefern die von Messgeräten, Überwachungsgeräten und Schutzrelais benötigten Eingangssignale. Ihre Leistung unterstützt zuverlässige betriebliche Entscheidungen, sofern die komplette Mess- und Schutzkette richtig ausgelegt ist.
Die Wahl eines Mittelspannungsmesstransformators erfordert eine Koordination zwischen elektrischem Design, Geräteintegration, Sicherheitsanforderungen und Beschaffungsplanung. Eine detaillierte Spezifikation hilft, Fehlanpassungen zwischen dem Transformator und dem angeschlossenen System zu vermeiden.
Zusammenarbeit mit einem erfahrenenHersteller von Mittelspannungs-Messwandlernkann Käufern helfen, technische Anforderungen vor der Produktion zu klären. Geben Sie für kundenspezifische Installationen bei der Angebotsanfrage das Übersichtsdiagramm, die Systembewertungen, die Anwendungsbeschreibung und die erforderlichen Schnittstellenabmessungen an.
Eine korrekte Installation ist für die Aufrechterhaltung der Messgenauigkeit und der elektrischen Sicherheit von entscheidender Bedeutung. Messwandler müssen gemäß den genehmigten Zeichnungen, Geräteanweisungen, geltenden elektrischen Vorschriften und standortspezifischen Sicherheitsverfahren installiert werden.
Wichtige Sicherheitsvorkehrung:Unterbrechen Sie niemals die Sekundärwicklung eines unter Spannung stehenden Stromwandlers. Es können gefährliche Spannungen entstehen. Sekundärkreise von Spannungswandlern müssen ebenfalls gegen Kurzschlüsse geschützt sein und ihre Sekundärerdung und -absicherung müssen der genehmigten Konstruktion entsprechen.
Die Wartungsintervalle sollten den Empfehlungen des Herstellers, den Betriebsbedingungen vor Ort und den geltenden Vorschriften entsprechen. Typische Inspektionen können die Prüfung auf Isolationsschäden, Verunreinigungen, lockere Verbindungen, Korrosion, Überhitzung und Anzeichen von eindringender Feuchtigkeit umfassen.
Bei Installationen im Freien sollten Umweltbelastung und Verschmutzungsgrad bei der Planung von Inspektions- und Reinigungsplänen berücksichtigt werden. Alle abnormalen Messwerte oder sichtbaren Mängel sollten von qualifiziertem Elektrofachpersonal beurteilt werden, bevor das Gerät wieder in Betrieb genommen wird.
Ihr Hauptzweck besteht darin, hohe Primärströme und -spannungen in niedrigere Sekundärsignale für Messungen, Energiemessungen, Überwachungen und Schutzrelais umzuwandeln. Dadurch können Niederspannungsinstrumente und Schutzsysteme die elektrischen Informationen erhalten, die zur Überwachung von Mittelspannungsnetzen erforderlich sind.
Ein Stromwandler reduziert den Primärstrom auf einen proportionalen Sekundärstrom, während ein Spannungswandler die Primärspannung auf eine proportionale Sekundärspannung reduziert. Beide unterstützen Messung und Schutz, haben jedoch unterschiedliche Nennwerte, Anschlussanordnungen und Sicherheitsanforderungen.
Huixing beschreibt seine Mittelspannungs-Messtransformatoren für 10–17,5-kV-Stromverteilungssysteme. Käufer sollten das genaue Modell, die maximale Systemspannung, den Isolationsgrad, die Übersetzungsverhältnisse und die geltenden technischen Spezifikationen für ihr Projekt bestätigen.
Ja, Modelle, die speziell für den Einsatz im Freien konzipiert und ausgelegt sind, können in geeigneten Verteilungsanwendungen im Freien installiert werden. Überprüfen Sie vor dem Kauf die Umweltverträglichkeit, das Isolationsdesign, die Montageanforderungen und die Kompatibilität mit dem Installationsort.
Eine integrierte 3CT+3PT-Baugruppe vereint drei Stromwandler und drei Spannungswandler in einer Einheit. Es kann Platz sparen und die Geräteanordnung in kompakten Umspannwerken und anderen kompatiblen Verteilungsanlagen vereinfachen. Die Konfiguration sollte anhand des Schaltplans und der Messanforderungen des Projekts überprüft werden.
Fordern Sie ein modellspezifisches Datenblatt, genehmigte technische Zeichnungen, Übersetzungsverhältnisse, Genauigkeitsklassen, Nennleistungen, Isolationswerte, geltende Normen und relevante Testdokumentation an. Bestätigen Sie bei kundenspezifischen Projekten die Installationsschnittstelle und die erforderlichen sekundären Verbindungen, bevor Sie die Bestellung genehmigen.
Mittelspannungsmesswandler sind für genaue Messungen, wirksamen Schutz und zuverlässigen Betrieb in modernen Stromverteilungsnetzen unerlässlich. Ihre Eignung hängt von korrekten Übersetzungsverhältnissen, Genauigkeitsanforderungen, Isolationsleistung, Fehlerfestigkeit und Kompatibilität mit der gesamten Elektroinstallation ab. Integrierte Designs können zusätzliche Vorteile bieten, wenn Platz und Installationseffizienz wichtig sind.
Huixing bietet Mittelspannungs-Messwandlerlösungen für 10–17,5-kV-Verteilungsanwendungen, einschließlich Mess-, Überwachungs- und Schutzanforderungen. Wenn Sie eine Umspannwerksmodernisierung, die Entwicklung eines kompakten Verteilungssystems oder die Beschaffung von Ausrüstung für ein Elektroprojekt im Freien planen, überprüfen Sie Ihre technischen Anforderungen sorgfältig undKontaktieren Sie unsum Produktspezifikationen, Konfigurationsmöglichkeiten und ein passendes Angebot für Ihr Projekt zu besprechen.
