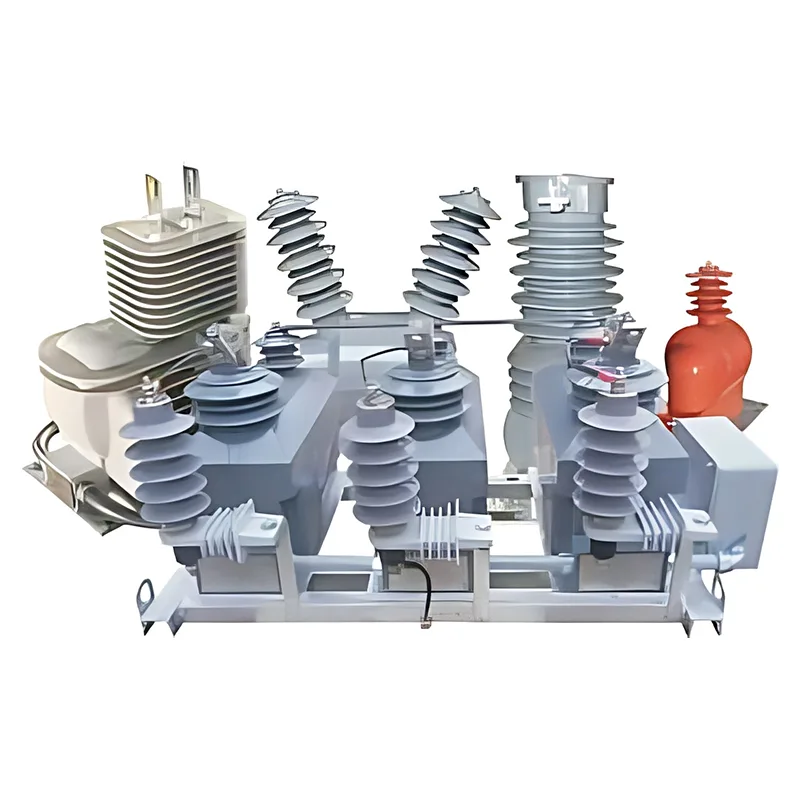

Mittelspannungs-Instrumententransformatoren

Mittelspannungs-Messtransformatoren sind zentrale Sensor- und Messgeräte für 10-17,5-kV-Stromverteilungssysteme. Sie wandeln hohe Ströme und Spannungen präzise in Standardsignale mit niedrigem Pegel für Energiemessung, Systemüberwachung und Schutzrelais um. Sie dienen als wichtige Verbindung zwischen Hochspannungsstromkreisen und Niederspannungssteuerungssystemen, entsprechen internationalen Standards und bieten solide Datenunterstützung für einen sicheren, effizienten und stabilen Netzbetrieb.

Primäre Feldanwendungen

Mess- und Schutzschaltungen in Freiluft-Umspannwerken

Sie werden in Mess- und Schutzschleifen von 10-17,5-kV-Freiluft-Umspannwerken installiert und erfassen Strom- und Spannungssignale synchron, um die Anforderungen hochpräziser Energiemessungen zu erfüllen. Sie sind vollständig konform mit IEC 60044-1 und ANSI C57.13 und ermöglichen eine hochpräzise und stabile Datenerfassung für die Stromabrechnung und das Netzbetriebsmanagement.

Schutzschaltungen für Verteilungsleitungen und Geräte

Diese Transformatoren werden für Schutzschaltungen von Mittelspannungsverteilungsleitungen, Leistungstransformatoren und Kondensatorbänken eingesetzt und halten einem thermischen Nennkurzzeitstrom von 80 Zoll für 1 Sekunde und einem dynamischen Nennstrom von 2,5 x 80 Zoll stand. Sie erfassen Fehlersignale schnell und unterstützen so den Überlast- und Kurzschlussschutz von Energieanlagen.

Zubehör für elektrische Outdoor-Geräte

Sie sind als passende integrierte Komponenten für Außenmastschalter, Ringhauptgeräte und andere Außenstromgeräte maßgeschneidert und mit Außenwanddurchführungen vom Typ CPE ausgestattet. Dieser Aufbau ermöglicht einen stabilen Außenbetrieb ohne zusätzliche Schutzgehäuse oder Hilfskonstruktionen.

Platzbeschränkte kompakte Verteilungsinstallationen

Diese integrierten Gusstransformatoren sind ideal für kompakte Verteilerstationen und kastenförmige Umspannwerke mit begrenztem Platzangebot und kombinieren 3CT und 3PT in einer einzigen Einheit, um den Installationsraum erheblich zu reduzieren. Mit einem Klemmenisolationsgrad von 600 V passen sie perfekt in dicht angeordnete Stromversorgungsanlagen.

Überzeugende technische Vorteile

Mittelspannungs-Messwandler zeichnen sich durch fünf herausragende technische Stärken aus, die sie zu idealen Produkten für moderne Mittelspannungsverteilungsnetze machen:

Integriertes Design spart Platz und senkt die Kosten

Die All-in-One-Gussstruktur mit 3CT und 3PT macht die separate Installation von Strom- und Spannungswandlern überflüssig. Dadurch wird der Installationsraum effektiv minimiert, die Verkabelung vor Ort vereinfacht und die Gesamtbaukosten des Projekts gesenkt.

Überragende Anpassungsfähigkeit im Außenbereich und Betriebszuverlässigkeit

Durch die Verwendung einer Hochleistungs-Gießharzisolierung mit einem Isolationsgrad von 17,5/38/95 kV bieten sie eine hervorragende Witterungsbeständigkeit und sind für die direkte Installation im Freien geeignet. Sie widerstehen starken thermischen und elektrodynamischen Belastungen durch Kurzschlüsse und zeichnen sich durch eine äußerst niedrige Langzeitausfallrate aus.

Außergewöhnliche Überlastfähigkeit für komplexe Betriebsbedingungen

Sie unterstützen einen Dauerbetrieb bei 120 % des Nennstroms (1,2 Zoll) und können bis zu 8 Stunden lang bei einer Nennstromüberlastung von 130 % bis 150 % betrieben werden. Die hervorragende Überlastanpassungsfähigkeit erfüllt die häufigen Lastschwankungen moderner Verteilungsnetze.

Doppelte Zuverlässigkeit für Mess- und Schutzfunktionen

Mit einem Gerätesicherheitsfaktor von FS=5 und einer stabilen Sekundärwicklungsspannung von 3 kVef gewährleisten sie eine präzise Signalübertragung. Sie erfüllen hohe Genauigkeitsstandards für die Energiemessung und geben zuverlässige Auslösesignale für Schutzgeräte aus. Sie sind vollständig konform mit IEC 61869-1 und IEC 61869-4 und bieten eine umfassende Kompatibilität mit globalen Netzeinrichtungen.

Einfache Installation, geringer Wartungsaufwand, lange Lebensdauer

Ihr kompaktes, vorkalibriertes Design erfordert keine komplexe Inbetriebnahme vor Ort und ermöglicht eine Installation im Freien ohne zusätzlichen Schutz. Das Gießharzgehäuse bietet hervorragende Feuchtigkeits-, Staub- und Alterungsbeständigkeit und erfordert nahezu keine routinemäßige Wartung. Um einen langfristig stabilen Betrieb zu gewährleisten und eine hohe Praktikabilität und Wirtschaftlichkeit zu gewährleisten, sind lediglich regelmäßige Sichtprüfungen erforderlich.
