Trennen Sie die Schalter

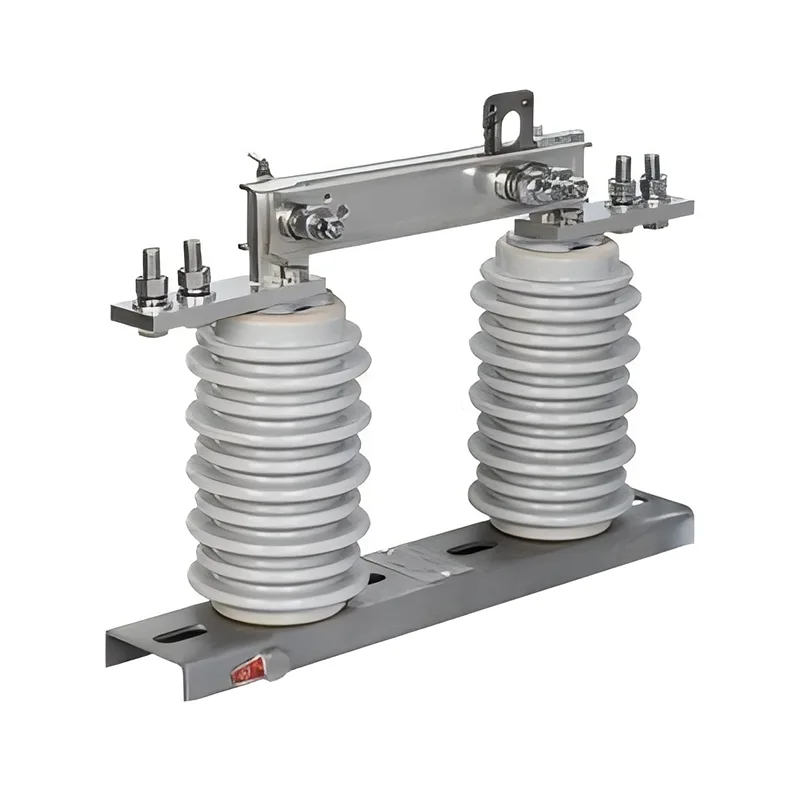

Einpolige 10-35-kV-Trennschalter sind wichtige Komponenten in Hochspannungs-Stromverteilungssystemen und spielen aufgrund ihrer flexiblen einpoligen Betriebsfähigkeit eine unverzichtbare Rolle in Mittelspannungsnetzen. Diese Geräte wurden entwickelt, um sichtbare Isolationspunkte zwischen stromführenden und stromlosen Abschnitten des Stromnetzes zu schaffen und gewährleisten sichere Wartungsvorgänge und zuverlässige Fehlerisolierung in verschiedenen Verteilungsanwendungen.

Kernvorteile

Der einpolige 10-35-kV-Trennschalter bietet fünf entscheidende Kernvorteile, die ihn zu einer wesentlichen Komponente in modernen Stromverteilungssystemen machen:

Flexibler einpolig unabhängiger Betrieb

Diese Schalter ermöglichen eine phasenweise Steuerung von dreiphasigen Leitungen und ermöglichen so die gezielte Behandlung von einphasigen Fehlern oder einphasigen Wartungsarbeiten mit hoher Betriebspräzision.

Zuverlässige Isolationsleistung

Im geöffneten Zustand erzeugt der einpolige Trennschalter eine deutlich sichtbare Trennstelle, die den Sicherheitsisolationsanforderungen für die Hochspannungsstromverteilung vollständig entspricht und so Sicherheitsunfälle durch Fehlbedienung wirksam verhindert.

Anpassungsfähigkeit an komplexe Verteilungsszenarien

Sie zeichnen sich durch eine kompakte Bauweise und einen minimalen Installationsraumbedarf aus und können vertikal oder horizontal montiert werden. Sie lassen sich flexibel mit Leistungsschaltern, Sicherungen und anderen Geräten koordinieren und passen sich verschiedenen Szenarien an, einschließlich Umspannwerken und Verteiltransformatorstationen.

Niedrige Betriebs- und Wartungskosten und hohe Haltbarkeit

Diese aus Luftisolierung oder Verbundisolationsmaterialien gefertigten Geräte zeichnen sich durch eine hervorragende Witterungsbeständigkeit im Freien und eine lange mechanische Lebensdauer aus. Für die tägliche Wartung ist lediglich eine regelmäßige Überprüfung der Kontaktbedingungen erforderlich, was zu einem minimalen Wartungsaufwand führt.

Erhöhte Wartungssicherheit

Bei der Wartung von Hochspannungsgeräten isolieren sie den Wartungsabschnitt vollständig von spannungsführenden Teilen. In Verbindung mit Erdungsschaltern bieten sie einen doppelten Sicherheitsschutz für das Wartungspersonal und sind somit ein unverzichtbares Sicherheitsgerät in Hochspannungs-Stromverteilungssystemen.

Primäre Anwendungsszenarien

Sammelschienenaufteilung und leitungsseitige Erdungsschaltungen in 35-kV-Umspannwerken

Einpolige Trennschalter ermöglichen das unabhängige Öffnen und Schließen einzelner Phasen und passen sich perfekt an die phasenspezifischen Wartungs- und Isolationsanforderungen in 35-kV-Sammelschienenabschnitten und leitungsseitigen Erdungskreisen an.

Verbindungspunkte zwischen 10-35-kV-Kabel und Freileitungen

Diese Schalter werden an den Verbindungsstellen von Kabel- und Freileitungen installiert und bilden klare und sichtbare Trennstellen, um die Personensicherheit bei der Leitungswartung zu gewährleisten. Sie eignen sich besonders für Stichleitungen mit einseitiger Einspeisung.

Ein- und Ausgangsklemmen von Mittelspannungstransformatoren und Hochspannungsschaltanlagen

In Verbindung mit Leistungsschaltern an den Eingangs- und Ausgangsklemmen von Mittelspannungs-Verteilungstransformatoren und Hochspannungs-Schaltanlagen sorgen sie für eine zuverlässige Isolierung, wenn Geräte außer Betrieb genommen werden, und verhindern so ein versehentliches Einschalten.

Kollektorleitungen in Kraftwerken für erneuerbare Energien

In Windparks, Photovoltaikkraftwerken und anderen Kraftwerken für erneuerbare Energien ermöglichen einpolige Trennschalter eine gezielte Auslösung bei einphasigen Fehlern, wodurch das Ausmaß von Ausfällen insgesamt minimiert und die Kontinuität der Stromversorgung erheblich verbessert wird.

Abzweigleitungsgrenzen in ländlichen 10-kV-Verteilungsnetzen

Mit ihrer einfachen und zuverlässigen Struktur eignen sich diese Schalter ideal für die Installation an Zweigleitungsgrenzen in abgelegenen ländlichen 10-kV-Verteilungsnetzen und erfüllen die Anforderungen an Fehlerisolierung und Leitungsumschaltung in unbeaufsichtigten Szenarien.a
