Lasttrennschalter

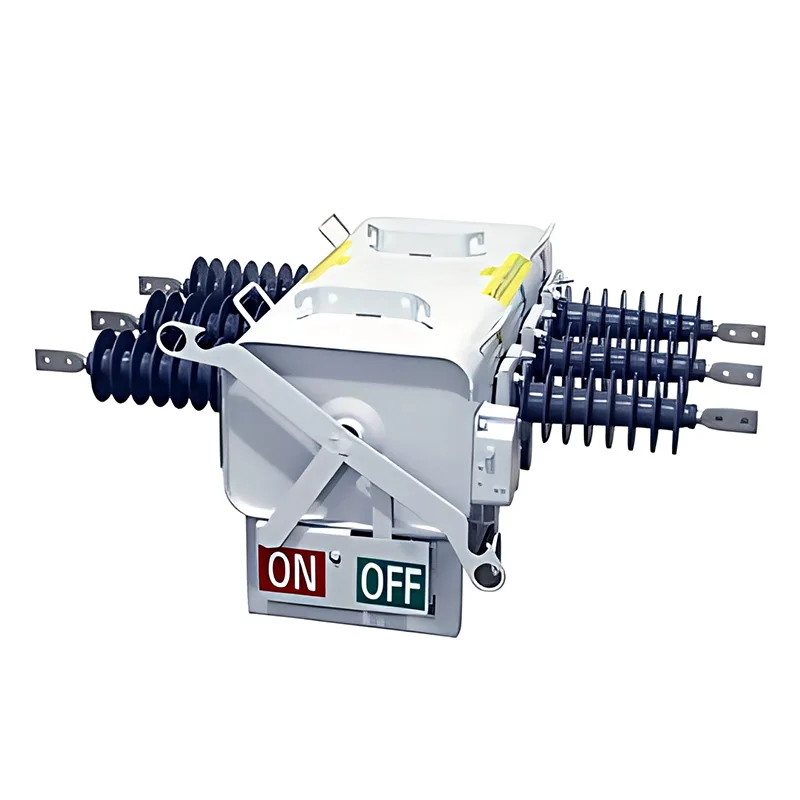

Mittelspannungs-Lasttrennschalter sind vielseitige Schaltgeräte zum Steuern und Trennen elektrischer Lasten in 10-35-kV-Stromverteilungssystemen. Als wesentliche Komponenten zur Verbesserung der Netzflexibilität und -zuverlässigkeit ermöglichen diese Geräte das sichere Schalten normaler Lastströme und bieten vorübergehende Fehlerisolationsmöglichkeiten. Mittelspannungs-Lasttrennschalter wurden sowohl für Innen- als auch für Außenanwendungen entwickelt und sind zur bevorzugten Lösung für die Aufteilung von Leitungen, den Transformatorschutz und entfernte Verteilungspunkte geworden, wo vollständige Leistungsschalter unnötig komplex und kostspielig wären.

Wichtige Bereitstellungsszenarien

Aufteilung und Verbindungspunkte in Freileitungsnetzen

Sie werden an Trenn- und Verbindungspunkten von 10–35-kV-Freiluftverteilungsleitungen im Freien installiert und können häufig Nennlastströme ein- und ausschalten. Dies ermöglicht die Steuerung von Leitungsabschnitten, die Lastübertragung und die vorübergehende Isolierung fehlerhafter Abschnitte, wodurch die betriebliche Flexibilität von Verteilungsnetzen erheblich verbessert wird.

Hochspannungsseiten und Abzweigklemmen der Umspannstation

Diese Geräte werden auf der Hochspannungsseite von Verteiltransformatorstationen und an den Enden von Abzweigleitungen montiert und arbeiten in Abstimmung mit Sicherungen. Unter normalen Betriebsbedingungen übernehmen sie Laststromschaltvorgänge, während Sicherungen Kurzschlussfehler schnell beheben – wodurch eine effiziente Kombination aus „Steuerung und Schutz“ entsteht.

Integration von an Masten montierten Außengeräten

Sie sind mit an Masten im Außenbereich montierten Geräten in städtischen und ländlichen Verteilungsnetzen kompatibel, einschließlich Zubehör für Ringhauptgeräte und Anschlüsse für Blindleistungskompensationsgeräte. Diese Mittelspannungs-Lasttrennschalter arbeiten zuverlässig in einem weiten Temperaturbereich von -40 °C bis +70 °C, passen sich stark korrosiven Umgebungen an und sind in Höhen bis zu 3000 Metern einsetzbar, sodass sie perfekt für komplexe Betriebsbedingungen im Freien geeignet sind.

Unbeaufsichtigte Verteilerstationen und abgelegene Standorte

Ideal für unbeaufsichtigte Verteilerstationen, kastenförmige Umspannwerke und entfernte Verteilerstandorte. Sie unterstützen sowohl manuelle als auch automatische Betriebsmodi und ermöglichen eine normale Lastumschaltung und vorübergehende Fehlerbeseitigung ohne ständige Überwachung vor Ort, was die Betriebs- und Wartungskosten erheblich senkt.

Deutliche betriebliche Vorteile

Mittelspannungs-Lasttrennschalter bieten vier wesentliche Betriebsvorteile, die sie zu unverzichtbaren Geräten in modernen Stromverteilungssystemen machen:

Kombinierte Kontroll- und Schutzfunktionen

Sie sind in der Lage, Nennlastströme unter normalen Stromkreisbedingungen zu schließen, zu führen und zu unterbrechen und zeichnen sich durch eine hervorragende Schalthäufigkeit aus. Obwohl sie nicht in der Lage sind, vollständige Kurzschlussströme unabhängig voneinander zu unterbrechen, können sie mit in Reihe geschalteten Sicherungen zusammenarbeiten, um Kurzschlussfehler effizient zu behandeln. Sie eignen sich für Leitungssegmentierung, Verbindungsleitungen, Abzweigstromkreise und andere verschiedene Szenarien.

Optimierte Struktur und hohe Kosteneffizienz

Im Gegensatz zu Leistungsschaltern benötigen Mittelspannungs-Lasttrennschalter keine hochentwickelten Lichtbogenlöschsysteme oder nur einfache Lichtbogenunterdrückungsstrukturen und zeichnen sich durch kleinere Abmessungen und geringere Kosten aus. Die kompakte Struktur vereinfacht das Gesamtlayout der Stromverteilungsausrüstung und reduziert die Projektinvestitionen sowie den Platzbedarf.

Starke Anpassungsfähigkeit an die Umwelt und dauerhafte Leistung

Das Gehäuse besteht aus Edelstahl 304 mit Pulverspritzbehandlung und bietet eine hervorragende Korrosionsbeständigkeit für einen stabilen Betrieb in stark korrosiven Bereichen. Kontakte und Kontaktfinger bestehen aus T2-Kupfer mit integrierter Beschichtung zur Vermeidung elektrochemischer Korrosion. Die Schalter laufen in Höhen bis zu 3000 Metern und bei Temperaturen von -40 °C bis +70 °C stabil und gewährleisten so eine hohe Betriebssicherheit im Freien.

Flexibler Betrieb und längere Lebensdauer

Sie sind in manueller und automatischer Betriebsart erhältlich und können an die unterschiedlichen Anforderungen vor Ort angepasst werden. Mit einer mechanischen Lebensdauer von 6.000 Betätigungen überstehen sie häufiges Schalten über einen längeren Zeitraum ohne Ausfall. Geringe routinemäßige Wartungsanforderungen senken effektiv die Betriebskosten von Stromnetzen und verringern die Häufigkeit von Stromausfällen.
