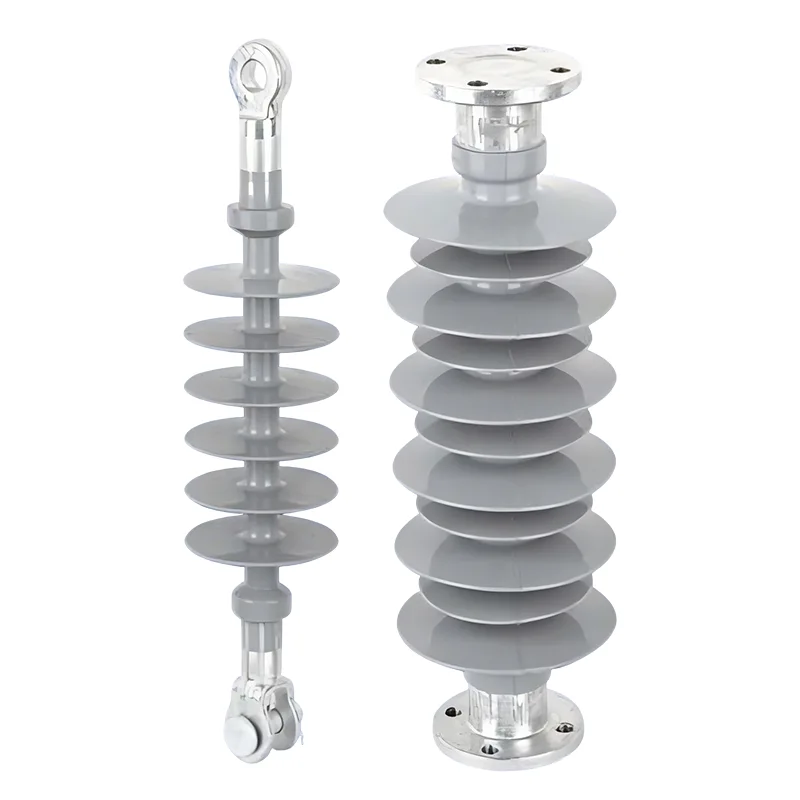

Mittelspannungsisolatoren sind wesentliche Sicherheitskomponenten für 10-35-kV-Stromversorgungssysteme und bieten wichtige mechanische Unterstützung und elektrische Isolierung zwischen unter Spannung stehenden Leitern und geerdeten Strukturen. Diese Produkte dienen als Kernisolationsinfrastruktur von Verteilungsnetzen und verhindern Stromlecks, Kurzschlüsse und Geräteschäden und gewährleisten den sicheren und stabilen Betrieb von Übertragungsleitungen, Umspannwerken und Verteilungsgeräten im Freien in allen Arbeitsumgebungen.
Mittelspannungsisolatoren werden auf geradlinigen Hängemasten und Spannwinkelmasten für 10-35-kV-Freileitungen installiert und trennen Leiter effektiv von Maststrukturen, verhindern elektrische Leckagen und sorgen für eine stabile Stromübertragung über große Entfernungen.
Sie werden an Abzweigknoten und Kabelendpunkten von Mittelspannungsverteilungsnetzen eingesetzt und sorgen für eine solide elektrische Isolierung zwischen verschiedenen Leitungsteilen. Dies vermeidet Phase-zu-Phase-Kurzschlüsse und Erdentladungen und passt sich an komplexe Verkabelungslayouts im Außenbereich an.
Diese Isolatoren werden an Sammelschienenträgern und leitenden Verbindungen von Leistungsschaltern und Trennschaltern in Umspannwerken angebracht und sorgen für eine stabile Isolierung, während sie Hochspannungsleiter tragen. Sie trennen stromführende Komponenten von geerdeten Umspannwerksanlagen, um den sicheren Betrieb aller internen Geräte zu gewährleisten.
Sie dienen als Montagebasis für an Masten montierte Außengeräte, einschließlich Ausfallsicherungen und Überspannungsableitern in städtischen und ländlichen Verteilungsnetzen. Durch die Integration mechanischer Stütz- und elektrischer Isolationsfunktionen widerstehen sie rauen Außenumgebungen wie hoher Luftfeuchtigkeit und Verschmutzung und sorgen für eine stabile Isolierung von Geräten und Stromleitungen.
Mittelspannungsisolatoren zeichnen sich durch vier Kernstärken aus, die sie zu unverzichtbaren Bestandteilen aller Mittelspannungsnetze machen:
Diese Isolatoren verwenden gängige Silikonkautschuk-Isoliermaterialien und weisen eine hohe dielektrische Durchschlagfestigkeit auf. Sie können Systemüberspannungen effektiv widerstehen, Isolationsüberschläge vermeiden und eine stabile Stromversorgung bei vorübergehender elektrischer Belastung sicherstellen.
Sie sind in verschiedenen Ausführungen erhältlich, darunter Hängeisolatoren, Stützisolatoren, Langstabisolatoren und Kreuzarmisolatoren, und erfüllen unterschiedliche Installationsanforderungen für Stromleitungen, Umspannwerke und Verteilungsanlagen. Standardisierte Strukturen ermöglichen eine flexible und komfortable Installation in allen Szenarien.
Silikonkautschuk zeichnet sich durch eine hervorragende Witterungs-, Verschmutzungs- und Alterungsbeständigkeit aus und ermöglicht einen stabilen Betrieb bei extremen Temperaturen, Regen, Schnee und starker Verschmutzung. Sie verfügen außerdem über eine ausreichende mechanische Festigkeit, um Leiterbelastungen standzuhalten und Wind, Eis und anderen äußeren Kräften standzuhalten.
Aufgrund ihrer einfachen und robusten Struktur erfordern Mittelspannungsisolatoren keine komplizierte tägliche Wartung, sondern nur regelmäßige Sichtprüfungen. Sie werden kaum von Umwelteinflüssen beeinflusst, was den Wartungsaufwand für das Verteilungsnetz und die Betriebskosten während ihrer langen Lebensdauer erheblich reduziert.
|
Code |
Modell |
Bewertet |
Zugfest |
Struktur |
Isolierend |
Min. nominal |
Volle Welle |
1 Minute Leistung |
Verpackungsdetails |
|||
|
CTN-Größe (mm) |
G.W. (kg) |
N.W.(kg) |
Nein/ |
|||||||||
|
WYA-1 |
FXB-12/70CT |
12 |
70 |
330±15 |
150 |
355 |
105 |
45 |
39*28*27 |
16 |
14.5 |
12 |
|
WYA-2 |
FXB1-15/70CT |
15 |
70 |
380 ± 15 |
195 |
460 |
140 |
65 |
43*28*27 |
17.2 |
16 |
12 |
|
WYA-3 |
FXB1-15/70CE |
15 |
70 |
425±15 |
240 |
510 |
145 |
65 |
50*28*27 |
18 |
16.8 |
12 |
|
WYA-4 |
FXB-21/70CT |
21 |
70 |
300 ± 15 |
140 |
530 |
190 |
92 |
36*28*27 |
16.5 |
15 |
12 |
|
WYA-5 |
FXB1-24/70YB |
24 |
70 |
460±15 |
260 |
650 |
200 |
75 |
52*32*29 |
22 |
21 |
12 |
|
WYA-6 |
FXB1-24/70ST |
24 |
70 |
390 ± 15 |
192 |
650 |
150 |
70 |
43*37*32 |
21 |
19.5 |
12 |
|
WYB-7 |
FXB1-25/70CT |
25 |
70 |
456±15 |
260 |
650 |
200 |
75 |
50*31*29 |
18 |
16.8 |
12 |
|
WYA-8 |
FXB1-24/70CT |
24 |
70 |
455±15 |
260 |
680 |
155 |
70 |
51*31*28 |
19 |
17.8 |
12 |
|
WYA-9 |
FXB3-33/120SB |
33 |
120 |
598±15 |
400 |
1000 |
150 |
50 |
63*37*32 |
27 |
25 |
12 |
|
WYA-10 |
FXB1-33/70CT |
33 |
70 |
588±15 |
390 |
950 |
150 |
50 |
62*37*32 |
26 |
24 |
12 |
|
WYA-11 |
FXB1-33/70CT |
33 |
70 |
598±15 |
400 |
1000 |
150 |
50 |
63*37*32 |
26.5 |
24.5 |
12 |
|
WYA-12 |
FXB-36/70CT |
36 |
70 |
519±15 |
333 |
820 |
210 |
80 |
56*37*32 |
22 |
20 |
12 |
|
WYA-13 |
FXB1-36/70CT |
36 |
70 |
630±15 |
430 |
1120 |
220 |
85 |
66*37*32 |
29 |
27 |
12 |
|
WYA-14 |
FXB4-36/70SB |
36 |
70 |
640±15 |
440 |
1280 |
230 |
95 |
67*37*32 |
30 |
28 |
12 |
|
Code |
Modell |
Bewertet |
Gebogen |
Struktur |
Isolierend |
Min. nominal |
Volle Welle |
1 Minute Leistung |
Verpackungsdetails |
|||
|
CTN-Größe (mm) |
G.W. (kg) |
N.W. |
Nein/ |
|||||||||
|
WYC-1 |
FZS-15/9 |
15 |
9 |
255 |
190 |
450 |
110 |
45 |
350*280*280 |
26.5 |
25 |
12 |
|
WYC-2 |
FZS-24/3 |
24 |
3 |
288 |
280 |
750 |
150 |
70 |
470*390*330 |
35 |
34 |
20 |
|
WYC-3 |
FZS-24/4 |
24 |
4 |
195 |
187 |
830 |
150 |
70 |
475*200*395 |
34 |
33 |
20 |
|
WYC-4 |
FZSW-24/5 |
24 |
5 |
286 |
210 |
630 |
150 |
70 |
320*320*310 |
20 |
18.5 |
9 |
|
WYC-5 |
FZSW-24/15 |
24 |
15 |
280 |
180 |
660 |
150 |
70 |
305*320*310 |
20 |
18.5 |
9 |
|
WYC-6 |
FZSW-35/10 |
35 |
10 |
400 |
340 |
970 |
210 |
95 |
400*340*350 |
22.5 |
21 |
12 |
|
WYC-7 |
FZSW-36/4 |
36 |
4 |
410 |
320 |
750 |
170 |
70 |
440*320*365 |
27 |
26 |
9 |
|
WYC-8 |
FZS-36/4 |
36 |
4 |
390 |
320 |
750 |
170 |
70 |
410*280*260 |
12.5 |
11.4 |
6 |
|
WYC-9 |
FZSW-36/8 |
36 |
8 |
450 |
411 |
1320 |
200 |
85 |
500*500*300 |
23 |
22 |
6 |
|
WYC-10 |
FZS-36/9 |
36 |
9 |
457 |
370 |
1000 |
200 |
80 |
480*300*260 |
22.5 |
21.3 |
6 |
|
WYC-11 |
FZS3-72/6 |
72 |
6 |
770 |
650 |
1830 |
325 |
140 |
810*410*180 |
38 |
33 |
3 |
|
WYC-12 |
FZS-126/10 |
126 |
10 |
1220 |
1070 |
3180 |
450 |
185 |
1300*360*210 |
60 |
50 |
2 |
