Was ist ein Hochspannungs-Leistungsschalter?
Ein Hochspannungs-Leistungsschalter ist ein Schalt- und Schutzgerät, das dazu dient, Stromkreise unter normalen Betriebsbedingungen zu steuern und den Strom bei Auftreten eines Fehlers schnell zu unterbrechen. Im Gegensatz zu gewöhnlichen Niederspannungsschutzgeräten müssen Hochspannungsschalter wesentlich höhere elektrische Energie, Isolationsbeanspruchungen und Kurzschlussströme sicher bewältigen.

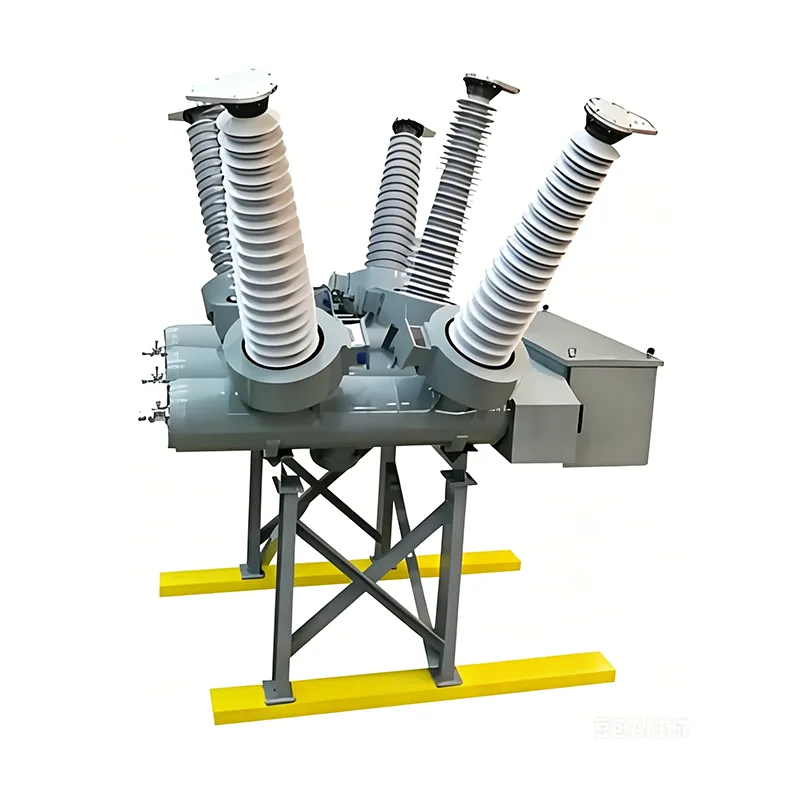

Für Freiluft-Umspannwerke und Stromübertragungsprojekte werden SF₆-Gas-Leistungsschalter mit totem Tank häufig verwendet, da sie elektrische Isolierung, Lichtbogenlöschfähigkeit, mechanische Schaltleistung und Anpassungsfähigkeit an die Umgebungsbedingungen im Freien in einem technischen System vereinen.
Laut den veröffentlichten Produktspezifikationen von Huixing deckt das Dead-Tank-Design maximale Nennspannungen von 40,5 kV bis 245 kV, Nennströme von 1600 A bis 4000 A und Nennkurzschlussausschaltströme von 25 kA bis 63 kA ab. Das Produkt wurde gemäß den Anforderungen von GB/T 1984 und IEC 62271-100 entwickelt.
Warum ist es für den Schutz des Stromversorgungssystems wichtig?
Stromübertragungs- und -verteilungsnetze müssen trotz wechselnder Lasten, Schaltereignissen, Umgebungsbedingungen und unerwarteten elektrischen Fehlern weiterhin zuverlässig funktionieren. Wenn ein Kurzschluss auftritt, kann der resultierende Strom schnell ansteigen und eine starke thermische und elektrodynamische Belastung für Transformatoren, Sammelschienen, Kabel, Generatoren und andere Geräte darstellen.
Ein richtig ausgewählter Hochspannungs-Leistungsschalter hilft dabei, den betroffenen Abschnitt zu isolieren, bevor der Fehler größere Systemschäden verursacht. Zu seinen Hauptfunktionen gehören:
- Öffnen und Schließen von Stromkreisen im Normalbetrieb.
- Unterbrechen von Kurzschluss- und Fehlerströmen.
- Isolieren defekter Abschnitte eines Stromnetzes.
- Unterstützt Relaisschutz und automatisierte Schaltsysteme.
- Aufrechterhaltung der erforderlichen dielektrischen Isolierung nach einer Unterbrechung.
- Bietet zuverlässige Schaltleistung über wiederholte Betriebszyklen hinweg.
Aus diesem Grund sollte die Auswahl des Leistungsschalters nicht nur auf den Spannungs- und Stromwerten basieren, sondern auch auf der Ausschaltkapazität, dem Isolationsgrad, der Betriebssequenz, der mechanischen Lebensdauer, den Umgebungsbedingungen und den projektspezifischen Anforderungen.
Wie funktioniert der Leistungsschalter?
Der grundlegende Betriebsablauf umfasst drei Schritte: Erkennen bzw. Empfangen eines Auslösebefehls, mechanisches Trennen der Kontakte und Löschen des bei der Kontakttrennung entstehenden Lichtbogens.
In einem SF₆-Gasschalter erfüllt das Gas sowohl Isolier- als auch Lichtbogenlöschfunktionen. Wenn sich die Kontakte während einer Fehlerunterbrechung trennen, entsteht zwischen ihnen ein Lichtbogen. Der Leistungsschalter nutzt einen konstruierten Gasströmungsmechanismus, um den Lichtbogen zu kühlen und zu entionisieren, sodass der Strom sicher unterbrochen werden kann.
Dual Arc-Quenching-Technologie
Das Produkt von Huixing kombiniert Eigenenergie- und Pufferlichtbogenlöschprinzipien. Unter Bedingungen mit hohem Kurzschlussstrom trägt die vom Lichtbogen erzeugte Wärme zur schnellen Expansion des SF₆-Gases bei, wodurch ein Gasstrom mit hoher Geschwindigkeit zur Lichtbogenlöschung entsteht. Unter Bedingungen mit geringerem Kurzschlussstrom erzeugt die mechanische Kompression einen gerichteten Hochdruckgasstrom, um den Lichtbogen zu kühlen und die Möglichkeit einer erneuten Zündung zu verringern.
Dieses duale Funktionsprinzip ermöglicht es dem Leistungsschalter, unterschiedliche Fehlerstrombedingungen zu bewältigen und gleichzeitig eine kontrollierte Unterbrechungsleistung aufrechtzuerhalten.
Welche technischen Merkmale sollten Ingenieure berücksichtigen?
Bei der Bewertung eines Hochspannungs-Leistungsschalters müssen Ingenieure normalerweise die elektrischen, mechanischen, umweltbezogenen und wartungsbezogenen Eigenschaften gemeinsam untersuchen.
1. Breite Spannungs- und Stromabdeckung
Der von Huixing veröffentlichte Bereich reicht von 40,5 kV bis 245 kV Nennhöchstspannung und von 1600 A bis 4000 A Nennstrom. Mit diesem Bereich können die Geräte verschiedene Außenübertragungs- und Umspannwerksanwendungen bedienen.
2. Hohe Kurzschlussunterbrechungsfähigkeit
Der veröffentlichte Kurzschlussausschaltstrombereich reicht von 25 kA bis 63 kA. Das erforderliche Ausschaltvermögen sollte immer auf den voraussichtlichen Fehlerstrom der Anlage abgestimmt sein.
3. Schnelle Schaltleistung
Gemäß den veröffentlichten Spezifikationen beträgt die Ausschaltzeit ≤60 ms, die Öffnungszeit ≤30 ms und die Schließzeit ≤100 ms. Diese Eigenschaften sind wichtig, wenn eine schnelle Fehlerisolierung und ein koordinierter Schutz erforderlich sind.
4. Mechanische Ausdauer
Die angegebene mechanische Lebensdauer beträgt 6.000 Betätigungen. Die mechanische Haltbarkeit ist besonders wichtig für Umspannwerke, bei denen die Schalthäufigkeit und die langfristige Betriebszuverlässigkeit wichtige Kaufaspekte sind.
5. Anpassungsfähigkeit an die Umwelt
Außenanlagen können hoher Luftfeuchtigkeit, großer Höhe, korrosiven Umgebungen, Temperaturschwankungen und anderen standortspezifischen Bedingungen ausgesetzt sein. Huixing gibt an, dass eine maßgeschneiderte Produktion spezielle Betriebsumgebungen und technische Anforderungen berücksichtigen kann.
Wo werden Hochspannungs-Leistungsschalter eingesetzt?
Hochspannungsschalter sind wesentliche Komponenten in Umspannwerken und Energieübertragungssystemen. Die geeignete Konfiguration hängt von der Systemspannung, dem Fehlerniveau, der Installationsumgebung, den Schaltanforderungen und der Netzwerkarchitektur ab.
| Anwendung | Typische Anforderung | Breaker-Funktion |
|---|---|---|
| Umspannwerke im Freien | Hohe Isolierung und Umweltbeständigkeit | Lastumschaltung und Fehlerunterbrechung |
| Erweiterung der städtischen Verteilung | Zuverlässiger Netzwerkschutz | Isoliert fehlerhafte Stromkreise |
| Industrieparks | Stabile Industriestromversorgung | Steuert und schützt Hochspannungszuleitungen |
| Erneuerbare Energieanlagen | Netzanbindung und -schutz | Schalt- und Fehlerisolierung |
| Übertragungsleitungen | Hohe Kurzschlussunterbrechungskapazität | Schützt Übertragungsnetze bei Störungen |
| Nachrüstungsprojekte für Umspannwerke | Kompatibilität mit bestehender Infrastruktur | Modernisiert Schalt- und Schutzfunktionen |
Diese Anwendungen zeigen, warum Leistungsschalter als Teil eines vollständigen Schutzsystems und nicht als isolierte Schaltkomponenten betrachtet werden sollten.
Wichtige technische Parameter
Technische Spezifikationen bieten eine objektive Grundlage für die Modellauswahl. Die folgenden Abbildungen fassen wichtige Parameter zusammen, die für die Dead-Tank-SF₆-Leistungsschalterserie von Huixing veröffentlicht wurden.
| Parameter | Veröffentlichte Spezifikation |
|---|---|
| Maximale Nennspannung | 40,5 kV–245 kV |
| Nennstrom | 1600A–4000A |
| Nennfrequenz | 50/60Hz |
| Kurzschluss-Ausschaltstrom | 25kA–63kA |
| Pausenzeit | ≤60ms |
| Öffnungszeit | ≤30ms |
| Schließzeit | ≤100ms |
| Mechanisches Leben | 6.000 Operationen |
| Teilentladung | 10 Stk |
| SF₆ Jährliche Leckagerate | ≤0,5 % in den Produktparametern angegeben |
| Anwendbare Standards | GB/T 1984, IEC 62271-100 |
Bei Ingenieurprojekten sollte die endgültige Spezifikation anhand des vollständigen technischen Datenblatts, der Standortbedingungen, der geltenden Netzvorschriften und der projektspezifischen Schutzberechnungen bestätigt werden.
Wie sollten Sie das richtige Modell auswählen?
Die Auswahl eines Hochspannungs-Leistungsschalters erfordert mehr als nur die Anpassung an die Nennspannung des Systems. Durch eine systematische Auswertung können Kompatibilitätsprobleme bei Installation und Inbetriebnahme reduziert werden.
- Bestätigen Sie die Systemspannung:Wählen Sie eine Nennspannung, die den tatsächlichen Netzwerk- und Isolationsanforderungen entspricht.
- Berechnen Sie den erforderlichen Nennstrom:Berücksichtigen Sie den Dauerlaststrom, die erwartete Ausdehnung und die Betriebsbedingungen.
- Fehlerstrom ermitteln:Der Bemessungskurzschluss-Ausschaltstrom muss für den berechneten voraussichtlichen Fehlerpegel ausreichend sein.
- Isolationsanforderungen prüfen:Überprüfen Sie die Spannungsfestigkeit bei Netzfrequenz, die Spannungsfestigkeit bei Blitzimpulsen und die Kriechstrecke.
- Bedienablauf auswerten:Stellen Sie sicher, dass der Leistungsschalter die erforderliche Öffnungs-, Schließ- und Wiedereinschaltsequenz unterstützt.
- Überprüfen Sie die Umgebungsbedingungen:Berücksichtigen Sie Höhe, Luftfeuchtigkeit, Temperatur, Verschmutzung und Korrosion am Installationsort.
- Kontrollanforderungen prüfen:Bestätigen Sie die Spannung des Steuerstromkreises, die Motorspannung, die Anforderungen an die Heizung und die Schnittstellenkompatibilität.
- Überprüfen Sie die geltenden Standards:Stellen Sie sicher, dass die ausgewählte Ausrüstung den für das Projekt erforderlichen Standards und technischen Spezifikationen entspricht.
Bei Projekten mit ungewöhnlichen Umgebungs- oder elektrischen Bedingungen kann eine maßgeschneiderte Technik wertvoll sein. Huixing gibt an, dass es eine maßgeschneiderte Produktion für Anforderungen wie große Höhe, hohe Luftfeuchtigkeit, korrosive Umgebungen, spezielle Spannungsniveaus und spezifische Bruchparameter unterstützt.
Häufig gestellte Fragen
Was ist der Hauptzweck eines Hochspannungs-Leistungsschalters?
Sein Hauptzweck besteht darin, Hochspannungskreise während des normalen Betriebs zu steuern und abnormale Ströme, insbesondere Kurzschlussströme, zu unterbrechen, um zum Schutz elektrischer Geräte und zur Aufrechterhaltung der Systemsicherheit beizutragen.
Welchen Spannungsbereich deckt der Leistungsschalter von Huixing ab?
Die veröffentlichten Produktparameter decken maximale Nennspannungen von 40,5 kV bis 245 kV ab, wobei für den gesamten Bereich verschiedene Konfigurationen verfügbar sind.
Warum wird SF₆ in diesem Leistungsschaltertyp verwendet?
SF₆ verfügt über starke elektrische Isolations- und Lichtbogenlöscheigenschaften, sodass es sowohl isolierende als auch unterbrechungsbezogene Funktionen innerhalb der Leistungsschalterkonstruktion erfüllen kann.
Was ist der Unterschied zwischen Eigenenergie- und Pufferlichtbogenlöschung?
Die energieeffiziente Lichtbogenlöschung nutzt die mit dem Lichtbogen verbundene Energie, um einen Gasstrom zu erzeugen, während die Puffertechnologie das Gas mechanisch komprimiert, um einen gerichteten Hochdruckstrom zu erzeugen. Das referenzierte Design kombiniert beide Prinzipien für unterschiedliche Kurzschlussbedingungen.
Kann der Leistungsschalter an spezielle Einbaubedingungen angepasst werden?
Ja. Huixing gibt an, dass seine Produktion an Bedingungen wie große Höhe, hohe Luftfeuchtigkeit, korrosive Umgebungen, besondere Spannungsniveaus und spezifische Bruchanforderungen angepasst werden kann.
Holen Sie sich eine Hochspannungs-Leistungsschalterlösung
Die Wahl der richtigen Hochspannungsschaltausrüstung ist eine technische Entscheidung, die durch genaue elektrische Parameter, Umgebungsanforderungen, Schutzberechnungen und Installationsbedingungen gestützt werden sollte. Huixing bietet Dead-Tank-SF₆-Gas-Leistungsschalter für Umspannwerke und Übertragungsanwendungen im Freien mit veröffentlichten Nennspannungen von 40,5 kV bis 245 kV und kundenspezifischen Optionen für unterschiedliche Projektanforderungen. Wenn Sie ein neues Umspannwerk, ein Übertragungsprojekt, einen Netzanschluss für erneuerbare Energien oder eine Gerätenachrüstung planen,Kontaktieren Sie unsum Ihre Spannungs-, Strom-, Schaltleistungs-, Umgebungs- und Konfigurationsanforderungen zu besprechen und eine geeignete technische Lösung anzufordern.
