Wie können Mittelspannungs-Überspannungsableiter die Zuverlässigkeit moderner Energieverteilungssysteme stärken?

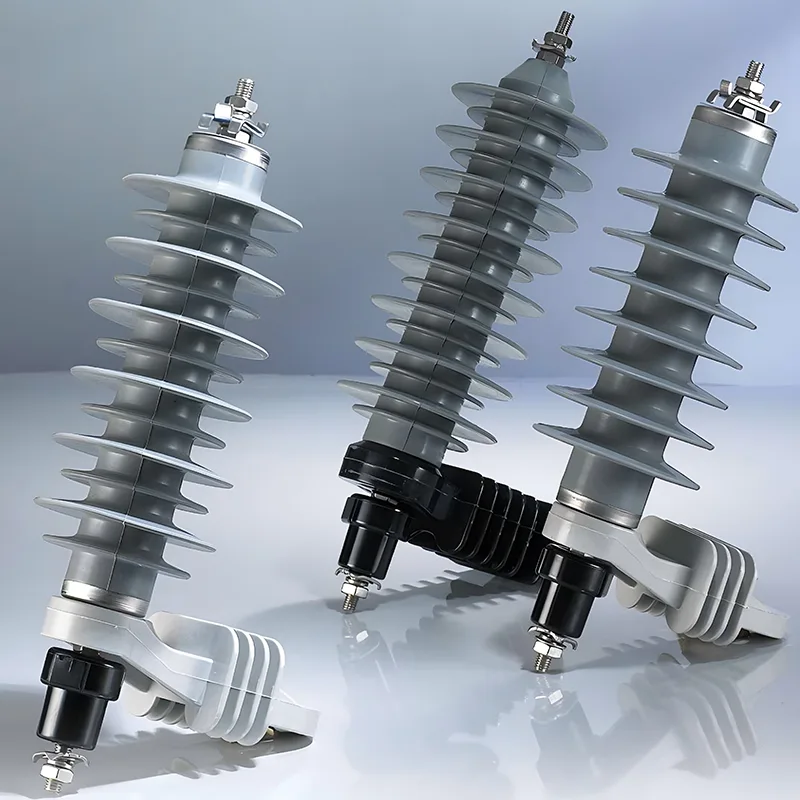

HuixingLieferungenMittelspannungs-ÜberspannungsableiterKonzipiert für 10–35-kV-Stromverteilungssysteme und schützt Transformatoren, Schaltanlagen, Kabelanschlüsse, Freileitungen und Umspannwerksausrüstung vor schädlichen transienten Überspannungen. Mit einem lückenlosen Zinkoxid-Design bieten diese Ableiter eine schnelle Überspannungsunterdrückung, zuverlässige Leistung im Freien und einen reduzierten Wartungsaufwand für anspruchsvolle Versorgungs- und Industrieanwendungen.

In Mittelspannungsverteilungsnetzen kommt es zu vorübergehenden Überspannungen, die durch Blitzeinschläge und Schaltvorgänge verursacht werden. Wenn diese Überspannungen nicht kontrolliert werden, können sie die Isolierung belasten, elektrische Geräte beschädigen, die Stromversorgung unterbrechen und die Wartungskosten erhöhen. Mittelspannungs-Überspannungsableiter bieten einen dedizierten Pfad für Überspannungsenergie und sorgen gleichzeitig für einen hohen Widerstand unter normalen Betriebsbedingungen. Huixing bietet Lösungen für 10–35-kV-Netze mit lückenloser Zinkoxid-Technologie und Silikonkautschuk-Verbund- oder Porzellangehäusen. Ihre Anwendung umfasst Freileitungen, Transformatoren, Schaltanlagen, Umspannwerke, Kabelübergänge und Verteilungsgeräte im Freien. Für einen zuverlässigen Überspannungsschutz ist die Auswahl der richtigen Nennspannung, MCOV, Entladefähigkeit, Installationsort und Umgebungsdesign von entscheidender Bedeutung.

Inhaltsverzeichnis

1. Was sind Mittelspannungs-Überspannungsableiter?
2. Wie funktionieren Mittelspannungs-Überspannungsableiter?
3. Wo werden Mittelspannungs-Überspannungsableiter eingesetzt?
4. Was sind die wichtigsten Leistungsvorteile?
5. Wie sollten Sie den richtigen Überspannungsableiter auswählen?
6. Technische Spezifikationen verstehen
7. Überlegungen zur Installation und Wartung
8. Häufig gestellte Fragen
9. Abschluss

Was sind Mittelspannungs-Überspannungsableiter?

Mittelspannungs-Überspannungsableiter sind elektrische Schutzgeräte, die in Mittelspannungsverteilungsnetzen installiert werden, um vorübergehende Überspannungen zu begrenzen. Sie sind besonders wichtig in 10-35-kV-Systemen, wo Blitzimpulse und Schaltereignisse Spannungspegel erzeugen können, die deutlich über den normalen Betriebsbedingungen liegen.

Der Hauptzweck eines Überspannungsableiters besteht darin, zu verhindern, dass übermäßige Spannungsspitzen empfindliche elektrische Geräte erreichen. Unter normaler Netzspannung bleibt der Ableiter hochohmig und lässt nur einen geringen Ableitstrom zu. Wenn eine Überspannung auftritt, verringern die nichtlinearen Zinkoxidelemente schnell ihren Widerstand und leiten den Überspannungsstrom zur Erde.

Dieses Funktionsprinzip ermöglicht es dem Ableiter, als Schutzbarriere zwischen dem Stromnetz und wertvollen Geräten zu fungieren. Ein richtig koordinierter Schutz kann dazu beitragen, Isolationsbelastungen, Geräteausfälle, ungeplante Ausfälle und damit verbundene Wartungskosten zu reduzieren.

Wie funktionieren Mittelspannungs-Überspannungsableiter?

Moderne lückenlose Ableiter nutzen üblicherweise die Metalloxid-Varistor-Technologie auf Basis von Zinkoxid. Aufgrund der nichtlinearen elektrischen Eigenschaften von Zinkoxid kann das Gerät je nach angelegter Spannung unterschiedlich reagieren.

1. Normaler Betrieb:Der Ableiter arbeitet mit der normalen Spannung des Systems und sorgt gleichzeitig für einen sehr niedrigen Leckstrom.
2. Auftreten von Überspannungen:Ein Blitzeinschlag oder ein Schaltvorgang erzeugt eine schnelle transiente Überspannung.
3. Schnelle Leitung:Die Zinkoxidelemente werden mit steigender Spannung hochleitfähig.
4. Energieentladung:Überschüssige Überspannungsenergie wird über den Erdungspfad des Ableiters sicher abgeleitet.
5. Spannungswiederkehr:Nach dem Verschwinden des Transienten kehrt der Ableiter in seinen hochohmigen Betriebszustand zurück.

Das Fehlen einer herkömmlichen Serienlücke beseitigt auch bestimmte lückenbedingte Alterungs- und Isolationsprobleme. Dadurch eignet sich die lückenlose Konfiguration besonders für den kontinuierlichen Schutz in modernen Verteilersystemen.

Wo werden Mittelspannungs-Überspannungsableiter eingesetzt?

Mittelspannungs-Überspannungsschutz kann an mehreren Punkten im gesamten Verteilungsnetz eingesetzt werden. Der richtige Standort hängt von der Netzwerkkonfiguration, dem Isolationsgrad der Geräte, der Blitzeinwirkung und den erwarteten Übergangsbedingungen ab.

Freileitungen

Ableiter können auf Hauptleitungen, Abzweigleitungen und Leitungsecken von 10–35-kV-Freileitungsnetzen installiert werden. Diese Standorte sind der Blitzaktivität und den atmosphärischen Bedingungen besonders ausgesetzt. Der Überspannungsschutz trägt dazu bei, vorübergehende Belastungen der Leitungsisolierung und der angeschlossenen Geräte zu begrenzen.

Verteilungstransformatoren und Schaltanlagen

Die Installation von Ableitern in der Nähe von Mittelspannungstransformatoren, Schaltanlagen und anderen kritischen Geräten trägt dazu bei, zu verhindern, dass übermäßige Überspannungen ihre Isolationssysteme erreichen. Dies ist besonders wichtig, wenn teure Geräte einen Großteil der Netzwerkinvestitionen ausmachen.

Umspannwerke

Zu den Anwendungen in Umspannwerken können Sammelschienenabschnitte, Messwandlerkreise, Blindleistungskompensationsgeräte und andere Mittelspannungsinstallationen gehören. Ein koordinierter Überspannungsschutz trägt zur Verbesserung der gesamten Isolationsschutzstrategie bei.

Kabel-zu-Freileitungen-Übergänge

An Standorten, an denen Erdkabel mit Freileitungen verbunden sind, können unterschiedliche Übergangsbedingungen auftreten. An diesen Übergangspunkten können Überspannungsableiter positioniert werden, um die Spannungsübertragung auf Kabelsysteme und angeschlossene Geräte zu reduzieren.

Outdoor-Verteilungsausrüstung

Elektrische Geräte für den Außenbereich müssen Feuchtigkeit, Verschmutzung, Temperaturschwankungen und anderen Umweltbelastungen standhalten. Ableitergehäuse aus geeigneten Silikonkautschuk-Verbundwerkstoffen oder Porzellan können den für den Einsatz im Freien erforderlichen mechanischen und Umgebungsschutz bieten.

Was sind die wichtigsten Leistungsvorteile?

Ein ordnungsgemäß konstruierter Ableiter sollte mehr als nur eine einfache Überspannungsableitung bieten. Seine Konstruktion, seine elektrischen Eigenschaften, seine Umweltbeständigkeit und seine Wartungsanforderungen wirken sich alle auf die langfristige Leistung aus.

• Schnelles Einschwingverhalten:Die Zinkoxid-Technologie ermöglicht eine schnelle Reaktion auf anormale Spannungsbedingungen.
• Effektive Energieentladung:Der Ableiter leitet überschüssige Überspannungsenergie von den geschützten Geräten ab.
• Geringe Leckage im Normalbetrieb:Die nichtlinearen Eigenschaften sorgen für einen hohen Widerstand bei normaler Systemspannung.
• Wetterbeständigkeit:Geeignete Gehäusematerialien tragen dazu bei, dass der Ableiter Feuchtigkeit und Verschmutzung im Freien standhält.
• Geringer Wartungsaufwand:Die relativ einfache, lückenlose Struktur unterstützt routinemäßige Sichtprüfungen anstelle einer komplexen täglichen Wartung.
• Flexible Anwendung:Verschiedene Nennspannungskonfigurationen können ein breites Spektrum an Mittelspannungsnetzen unterstützen.
• Verbesserter Geräteschutz:Die Überspannungsbegrenzung trägt dazu bei, die elektrische Belastung von Transformatoren, Schaltanlagen, Kabeln und Isolationssystemen zu reduzieren.

Wie sollten Sie den richtigen Überspannungsableiter auswählen?

Bei der Auswahl eines Ableiters sollten die tatsächlichen elektrischen und Umgebungsbedingungen berücksichtigt werden und nicht nur die Nennspannung. Ingenieure und Einkaufsteams sollten mehrere Parameter überprüfen, bevor sie ein Modell auswählen.

1. Systemspannung:Bestätigen Sie die Nenn- und maximale Betriebsspannung des Netzwerks.
2. MCOV:Wählen Sie eine maximale Dauerbetriebsspannung, die für das System und die Erdungsanordnung geeignet ist.
3. Überspannungsbelastung:Berücksichtigen Sie Blitzaktivität, Freileitungsexposition, Schaltereignisse und Netzwerkkonfiguration.
4. Entladungsfähigkeit:Überprüfen Sie die Blitzimpuls- und Schaltimpulseigenschaften anhand der erwarteten Anwendung.
5. Gehäusematerial:Erwägen Sie je nach mechanischen und umweltbedingten Anforderungen Silikonkautschuk-Komposit oder Porzellan.
6. Installationsumgebung:Bewerten Sie Luftfeuchtigkeit, Verschmutzung, Höhe, Temperatur und Außeneinwirkung.
7. Koordination mit der Ausrüstung:Stellen Sie sicher, dass die Schutzeigenschaften des Ableiters auf die Isolationswerte der nachgeschalteten Geräte abgestimmt sind.

Bei Beschaffungsprojekten ist es auch nützlich, technische Zeichnungen, geltende Normen, Prüfanforderungen, Verpackung, Lieferbedingungen und Anpassungsmöglichkeiten mit dem zu bestätigenHersteller von Elektrogerätenbevor Sie eine Bestellung aufgeben.

Technische Spezifikationen verstehen

Technische Spezifikationen liefern die erforderlichen Informationen zur Zuordnung eines Ableiters zu einem bestimmten Mittelspannungsnetz. Die Produktpalette von Huixing umfasst YH5W-Modelle, die verschiedene Nennspannungsniveaus mit entsprechenden MCOV- und Impulsstromparametern abdecken.

Die gesamte Produktpalette erstreckt sich über zusätzliche Spannungsebenen, einschließlich der Modelle 36 kV, 39 kV, 42 kV, 45 kV, 48 kV, 51 kV, 54 kV, 60 kV, 66 kV und 69 kV. Die geeignete Konfiguration sollte immer anhand der tatsächlichen Systemanforderungen und technischen Spezifikationen ermittelt werden.

Überlegungen zur Installation und Wartung

Auch ein technisch leistungsfähiger Ableiter erfordert eine entsprechende Installation, um einen wirksamen Schutz zu erreichen. Die Verbindung zwischen dem Ableiter, der geschützten Ausrüstung und dem Erdungssystem sollte so ausgelegt sein, dass unnötige Leitungslängen und Impedanzen während eines schnellen transienten Ereignisses minimiert werden.

Die routinemäßige Wartung sollte eine Sichtprüfung und Überprüfung des Installationszustands umfassen. Besonderes Augenmerk sollte auf Folgendes gelegt werden:

• Zustand des Gehäuses und Anzeichen mechanischer Beschädigung.
• Verbindungs- und Erdungsintegrität.
• Hinweise auf Kontamination oder ungewöhnliche Umweltbelastung.
• Anzeichen von Überhitzung oder abnormaler Entladungsaktivität.
• Kompatibilität zwischen der Nennleistung des Ableiters und der tatsächlichen Systemspannung.

Bei Installationen im Freien sollten die Umgebungsbedingungen während der gesamten Lebensdauer des Produkts berücksichtigt werden. Korrekte Installations-, Erdungs-, Inspektions- und Austauschverfahren sind wesentliche Bestandteile einer wirksamen Überspannungsschutzstrategie.

Häufig gestellte Fragen

Für welche Spannungssysteme sind Mittelspannungs-Überspannungsableiter konzipiert?

Huixing bietet Mittelspannungs-Überspannungsableiter für 10–35-kV-Stromverteilungsanwendungen, wobei mehrere YH5W-Konfigurationen für unterschiedliche elektrische Anforderungen verfügbar sind.

Was ist die Hauptfunktion eines Überspannungsableiters?

Ein Überspannungsableiter begrenzt transiente Überspannungen, die durch Ereignisse wie Blitzeinschläge und Schaltvorgänge verursacht werden. Es leitet überschüssige Überspannungsenergie über einen kontrollierten Entladungspfad ab, um zum Schutz elektrischer Geräte und Isolierung beizutragen.

Warum wird Zinkoxid in modernen Überspannungsableitern verwendet?

Zinkoxid weist stark nichtlineare Spannungs-Strom-Kennlinien auf. Es kann im Normalbetrieb einen relativ hohen Widerstand aufrechterhalten, während es bei einem Überspannungsereignis hochleitfähig wird, was eine schnelle Überspannungsbegrenzung ermöglicht, ohne auf eine herkömmliche Serienlücke angewiesen zu sein.

Wo soll ein Mittelspannungs-Überspannungsableiter installiert werden?

Typische Standorte sind Freileitungen, Transformatorklemmen, Schaltanlagen, Umspannwerke, Kabel-Freileitungs-Übergänge und Verteilungsgeräte im Freien. Der endgültige Installationsort sollte entsprechend der Systemschutzkonstruktion bestimmt werden.

Was sollten Käufer vor der Bestellung prüfen?

Käufer sollten Systemspannung, MCOV, Impulsstromanforderungen, Erdungsanordnung, Gehäusematerial, Umgebungsbedingungen, geltende technische Standards, Installationsabmessungen, Inspektionsanforderungen und projektspezifische Dokumentation überprüfen.

Abschluss

Mittelspannungs-Überspannungsableiter spielen eine wichtige Rolle beim Schutz der 10-35-kV-Verteilungsinfrastruktur vor transienten Überspannungen durch Blitzschlag und Schaltvorgänge. Lückenlose Zinkoxidtechnologie, geeignete MCOV-Auswahl, geeignete Gehäusematerialien und korrekte Installation können zusammenwirken, um den Geräteschutz und die Netzwerkzuverlässigkeit zu verbessern. Huixing bietet mehrere Ableiterkonfigurationen für Verteilungsleitungen, Umspannwerke, Transformatoren, Schaltanlagen, Kabelverbindungen und elektrische Außengeräte. Wenn Sie ein neues Vertriebsprojekt planen oder bestehende Überspannungsschutzgeräte ersetzen,Kontaktieren Sie unsum Ihr Spannungsniveau, Ihre technischen Anforderungen, Ihre Anwendungsumgebung und Ihre individuellen Beschaffungsbedürfnisse mit dem Huixing-Team zu besprechen.
