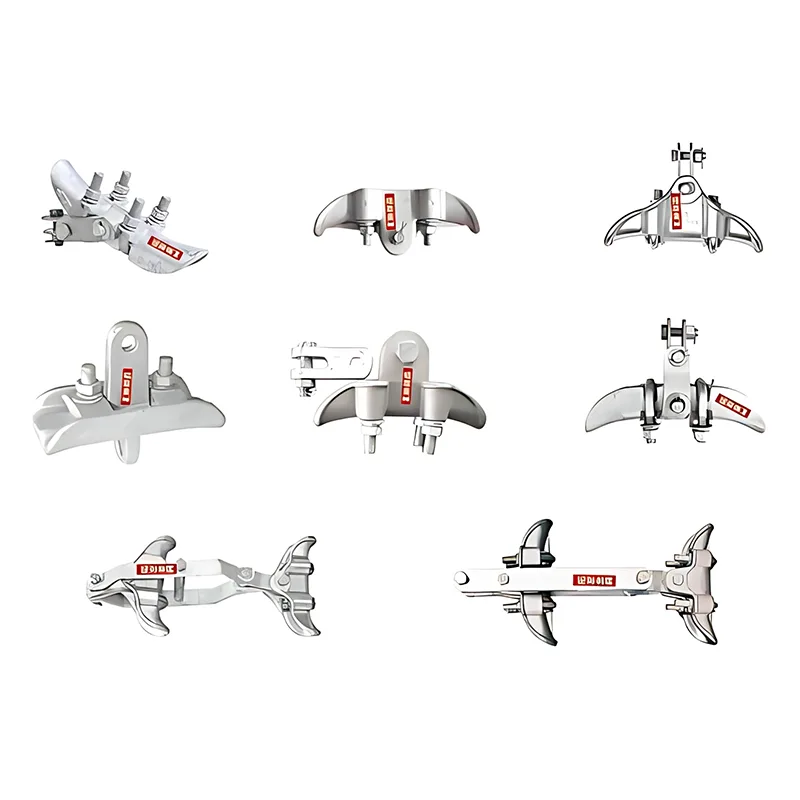

Aufhängeklemme

Kernanwendungsszenarien

Kritische Verbindungspunkte in der Energieinfrastruktur

Aufhängeklemmen dienen als Rückgrat von Freileitungstragsystemen und ermöglichen die zuverlässige Aufhängung von Leitern und Erdungskabeln an Isolatorsträngen über passende Verbindungsarmaturen. Sie ermöglichen auch die direkte Montage von Erdungskabeln an Sendemasten und Masten und bilden so eine wesentliche Verbindung zwischen Freileitungen und Umspannwerken.

Spezielle Leiterkompatibilität

Diese Anschlüsse wurden speziell für Aluminiumleiter und stahlverstärkte Aluminiumleiterkabel (ACSR) entwickelt und eignen sich für Drähte, die zum Schutz mit Aluminiumband oder Panzerstäben umwickelt sind. Ihr Design berücksichtigt den Außendurchmesser der Leiter, einschließlich Schutzummantelungen, und gewährleistet so eine breite Kompatibilität mit Standard-Leiterspezifikationen.

Hauptvorteile

Vielseitige Materialoptionen

Diese Aufhängungsklemmen sind sowohl in Temperguss- als auch in Aluminiumlegierungsausführung erhältlich und können je nach spezifischen Umgebungsbedingungen und Lastanforderungen ausgewählt werden. Diese Flexibilität ermöglicht es Ingenieuren, Leistung, Haltbarkeit und Kosteneffizienz für jedes Projekt in Einklang zu bringen.

Umfangreiches Konfigurationsangebot

Es werden mehrere Ausführungen angeboten, um den unterschiedlichen Installationsanforderungen gerecht zu werden, darunter der feste Typ, der Doppelklemmentyp, der U-Klemmentyp, der verstärkte Typ und der Anti-Corona-Typ. Sie sind mit verschiedenen Aufhängungsplattentypen kompatibel und können genau auf unterschiedliche Aufhängungsmethoden und mechanische Belastungsbedingungen abgestimmt werden.

Bewährte Sicherheit und Zuverlässigkeit

Diese nach strengen Industriestandards hergestellten Aufhängeklemmen unterstützen einen maximalen Aufhängewinkel von 25° und einen minimalen Biegeradius vom 8-fachen Leiterdurchmesser. Ihre Klemmstärke entspricht dem angegebenen Prozentsatz der Nennbruchspannung des Leiters, wodurch ein stabiler Leitungsbetrieb gewährleistet und potenzielle Sicherheitsrisiken für Übertragungssysteme minimiert werden.

Effektiver Leiterschutz

Bei Verwendung mit Aluminium-Wickelband und Panzerstäben reduzieren diese Aufhängeklemmen die direkte Reibung und den Verschleiß zwischen Leitern und Armaturen erheblich. Dadurch wird eine Beschädigung des Leiters durch Aufhängungsbeanspruchung verhindert und die Lebensdauer beider Leiter und des gesamten Übertragungsleitungsnetzes effektiv verlängert.
