Ein Hochspannungs-Leistungsschalter ist ein wesentliches Schutzgerät in modernen Stromversorgungssystemen. Es schaltet Stromkreise während des normalen Betriebs und unterbricht Fehlerströme, wenn anormale elektrische Bedingungen auftreten. Das Portfolio an Dead-Tank-SF₆-Gas-Hochspannungs-Leistungsschaltern von Huixing deckt Nennspannungsebenen von 40,5 kV bis 245 kV ab, mit Optionen für den Nennkurzschluss-Ausschaltstrom von 25 kA bis 63 kA. Sein Design mit doppelter Lichtbogenlöschung kombiniert Eigenenergie- und Pufferprinzipien, um eine zuverlässige Unterbrechung unter verschiedenen Fehlerbedingungen zu unterstützen. In diesem Leitfaden werden der Betriebsmechanismus, die wichtigsten Vorteile, Anwendungen, technischen Parameter, Auswahlüberlegungen und Wartungspraktiken erläutert, die Elektroingenieure und Projekteinkäufer verstehen sollten, bevor sie sich für einen Leistungsschalter entscheiden.
Ein Hochspannungs-Leistungsschalter ist ein Schalt- und Schutzgerät, das dazu dient, elektrischen Strom in Hochspannungsnetzen herzustellen, zu leiten und zu unterbrechen. Im Gegensatz zu einem herkömmlichen Schalter muss er in der Lage sein, Fehlerströme zu unterbrechen, die bei Kurzschlüssen extrem hohe Werte erreichen können.
Wenn ein Fehler auftritt, erkennt das Schutzsystem abnormale elektrische Bedingungen und sendet einen Auslösebefehl an den Leistungsschalter. Sein Betätigungsmechanismus trennt die Kontakte und das Lichtbogenlöschsystem löscht den bei der Unterbrechung entstehenden Lichtbogen. Dieser Prozess isoliert den betroffenen Stromkreis und trägt dazu bei, Schäden an Transformatoren, Übertragungsleitungen, Sammelschienen und anderen angeschlossenen Geräten zu begrenzen.

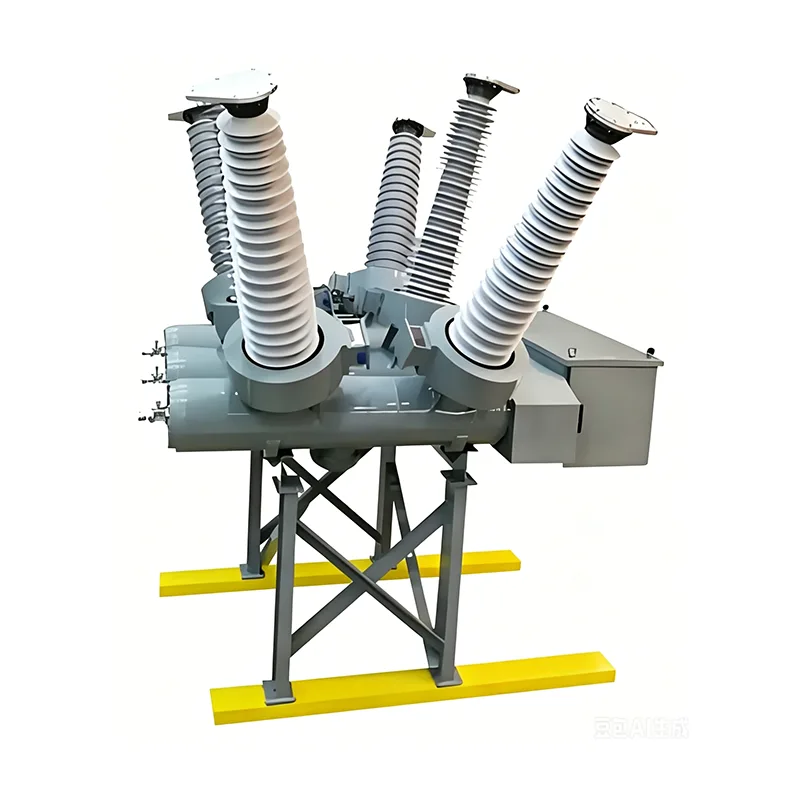

Die von Huixing vorgestellte Lösung verwendet aDead-Tank-SF₆-Gas-Leistungsschalter. Bei einem Dead-Tank-Design ist die Unterbrecherbaugruppe in einem geerdeten Metallgehäuse untergebracht. SF₆-Gas dient im spezifizierten Produktdesign als Isolier- und Lichtbogenlöschmedium.
Für Energieversorgungsunternehmen und Industrietechnikprojekte ist die Auswahl des richtigen Leistungsschalters von entscheidender Bedeutung, um einen zuverlässigen Fehlerschutz, betriebliche Flexibilität und eine koordinierte Leistung des elektrischen Systems zu erreichen.
Erfahren Sie mehr über den Hochspannungs-Leistungsschalter von Huixing und seine verfügbaren technischen Konfigurationen.
Der Betriebsprozess kombiniert elektrische Schutzsignale, ein mechanisches Antriebssystem und einen Lichtbogenlöschmechanismus. Jedes Teil muss korrekt reagieren, um sicherzustellen, dass der Leistungsschalter den Strom sicher unterbricht.
Im Normalbetrieb bleiben die Kontakte des Leistungsschalters geschlossen, sodass Strom durch den Stromkreis fließen kann. Das Gerät muss seinen angegebenen Nennstrom führen, ohne die geltenden Temperaturanstiegs- und Betriebsgrenzwerte zu überschreiten.
Schutzrelais überwachen elektrische Parameter wie Strom und Spannung. Wenn ein Kurzschluss oder ein anderer anormaler Zustand die konfigurierten Schutzkriterien erfüllt, sendet das Relais ein Auslösesignal an den Steuermechanismus des Leistungsschalters.
Nach Erhalt des Auslösebefehls trennt der Antrieb die Kontakte. Zwischen ihnen entsteht ein Lichtbogen, da der Strom für kurze Zeit durch das ionisierte Medium fließt. Der Unterbrecher des Leistungsschalters muss diesen Lichtbogen wirksam kontrollieren und löschen.
Das Produkt von Huixing nutzt einen dualen Lichtbogenlöschansatz, der Eigenenergie- und Pufferprinzipien kombiniert. Bei höheren Kurzschlussströmen hilft die im Lichtbogen erzeugte Wärme dabei, das SF₆-Gas auszudehnen und einen Gasstrom mit hoher Geschwindigkeit zu erzeugen. Unter Bedingungen mit geringerem Fehlerstrom erzeugt die mechanische Kompression einen gerichteten Gasstrahl, um den Lichtbogenbereich zu kühlen.
Sobald der Lichtbogen gelöscht ist, muss der Spalt zwischen den Kontakten wieder ausreichend dielektrische Stärke haben, um der vorübergehenden Wiederherstellungsspannung standzuhalten. Dadurch wird ein erneutes Zünden des Lichtbogens verhindert und eine erfolgreiche Fehlerisolierung unterstützt.
Bei Übertragungs- und Transformationsprojekten im Freien wirkt sich die Leistungsschalterleistung auf die Systemsicherheit, die Wartungsplanung und die langfristigen Betriebskosten aus. Zu den Hauptvorteilen eines entsprechend spezifizierten Dead-Tank-SF₆-Leistungsschalters gehören die folgenden.
Diese Vorteile hängen von der richtigen Technik, Installation, Inbetriebnahme und Wartung ab. Ein Leistungsschalter sollte immer anhand der tatsächlichen Netzwerkstudie und der geltenden Projektstandards und nicht nur anhand allgemeiner Produktbeschreibungen ausgewählt werden.
Hochspannungs-Leistungsschalter werden überall dort eingesetzt, wo in elektrischen Netzen Fehlerströme kontrolliert geschaltet und zuverlässig unterbrochen werden müssen. Die Dead-Tank-SF₆-Modelle von Huixing sind in erster Linie für Umspannwerke im Freien sowie für Energieübertragungs- und -umwandlungsprojekte gedacht.
Umspannwerke verwenden Leistungsschalter zur Steuerung von Ein- und Ausgängen, Transformatorkreisen und Sammelschienenabschnitten. Sie helfen dabei, Fehler zu isolieren und ermöglichen gleichzeitig, dass nicht betroffene Teile des Netzwerks in Betrieb bleiben, wenn das Schutz- und Schaltschema dies zulässt.
Große Industrieanlagen und Industrieparks benötigen möglicherweise Hochspannungsanschlüsse zur Unterstützung von Produktionsanlagen, großen Motoren und Verteilungstransformatoren. Leistungsschalter mit ausreichender Leistung bieten eine wichtige Schutzschicht für diese Elektroinstallationen.
Solar- und Windkraftprojekte erfordern Schalt- und Schutzeinrichtungen zwischen Erzeugungsanlagen, Kollektoranlagen, Transformatoren und dem Netzanschlusspunkt. Bei der Auswahl des Leistungsschalters müssen der Spannungspegel, der Fehlerstrombeitrag, die Schutzkoordination und die Betriebsbedingungen des Projekts berücksichtigt werden.
Wenn Versorgungsunternehmen Umspannwerke erweitern oder veraltete Geräte ersetzen, müssen neue Leistungsschalter mit den elektrischen Nennwerten, der physischen Anordnung, den Steuerkreisen und dem Schutzschema des vorhandenen Netzwerks kompatibel sein.
Für jede Anwendung sollten Ingenieure überprüfen, ob das ausgewählte Modell den Fehlerpegel, die Isolationsanforderungen, die Schaltaufgaben und die Umgebungsbedingungen des Projekts erfüllt.
Elektroingenieure sollten beim Vergleich von Hochspannungs-Leistungsschaltern mehr als die Nennspannung bewerten. Ausschaltvermögen, Dauerstrom, Isolationsfestigkeit, Betriebszeiten, mechanische Lebensdauer und Steuerungsanforderungen beeinflussen alle die Eignung.
| Technischer Parameter | Huixing-Produktinformationen | Warum es wichtig ist |
|---|---|---|
| Nennspannungsbereich | 40,5–245 kV | Muss der Spannungsklasse des Systems und den Anforderungen an die Isolationskoordination entsprechen. |
| Nennstrombereich | 1.600–4.000 A, je nach Modell | Bestimmt die angegebene Dauerstrombelastbarkeit. |
| Bemessungskurzschlussausschaltstrom | 25–63 kA, je nach Modell | Muss für den voraussichtlichen Kurzschlussstrom am Einbauort ausreichend sein. |
| Nennfrequenz | 50/60 Hz | Muss der Netzfrequenz entsprechen. |
| Spannungsfestigkeit bei Netzfrequenz | Modellabhängig; Die veröffentlichten Werte umfassen 140 kV und höhere Werte | Unterstützt die Bewertung der Isolationsleistung unter bestimmten Testbedingungen. |
| Blitzimpulse halten der Spannung stand | Modellabhängig; Die veröffentlichten Werte liegen zwischen 325 kV und 1.050 kV | Gibt die spezifizierte Fähigkeit des Isolationssystems an, Stoßüberspannungen standzuhalten. |
| Mechanische Ausdauer | 6.000 Betriebszyklen aufgeführt | Hilft bei der Beurteilung der mechanischen Lebensdauer unter den definierten Testbedingungen. |
| Öffnungszeit | 30 ms oder weniger, wie veröffentlicht | Beeinflusst die Schutz- und Schaltleistung innerhalb der gesamten Unterbrechungssequenz. |
| Pausenzeit | 60 ms oder weniger, wie veröffentlicht | Gibt die Zeit an, die erforderlich ist, um den Strom unter den angegebenen Bedingungen zu unterbrechen. |
| Anwendbare Normen | GB/T 1984 und IEC 62271-100 sind aufgeführt | Bietet eine Grundlage für die Überprüfung von Produkttests und Compliance-Anforderungen. |
Wichtiger Auswahlhinweis:Die oben genannten Werte fassen die Produktseite zusammen und stellen keinen vollständigen Bewertungsplan für jedes Modell dar. Die einzelnen Nennwerte variieren je nach Spannungsklasse und Konfiguration. Käufer sollten das neueste technische Datenblatt anfordern und alle erforderlichen Werte für das genaue Modell bestätigen, bevor sie einen Kauf genehmigen.
Die Auswahl eines Hochspannungs-Leistungsschalters erfordert eine Koordination zwischen dem Elektrokonstruktionsteam, dem Gerätelieferanten, dem Projektauftragnehmer und dem Betreiber. Die folgende Checkliste bietet einen praktischen Ausgangspunkt.
Huixing bietet Produktkonfigurationen für unterschiedliche Spannungs- und Stromanforderungen, wobei eine Anpassung für bestimmte Projektbedingungen möglich ist. Ingenieure sollten die Netzwerkspezifikationen und Projektanforderungen einreichen, um sicherzustellen, dass der vorgeschlagene Leistungsschalter der tatsächlichen Anwendung entspricht.
Selbst ein gut konzipierter Leistungsschalter erfordert ein entsprechendes Inspektions- und Wartungsprogramm. Häufigkeit und Umfang der Wartung sollten den Anweisungen des Herstellers, den geltenden Vorschriften, der Betriebsgeschichte und der Risikobewertung des Standorts entsprechen.
Wichtige Wartungsaktivitäten können sein:
SF₆ ist ein starkes Treibhausgas. Der Umgang mit Gas, die Verhinderung von Lecks, die Rückgewinnung und die Entsorgung sollten den geltenden Umweltvorschriften und Herstellerverfahren entsprechen. Sämtliche Wartungsarbeiten an Hochspannungsgeräten oder unter Druck stehendem Gas müssen von qualifiziertem Personal unter Anwendung anerkannter Sicherheitsverfahren durchgeführt werden.
Eine proaktive Wartungsstrategie hilft, sich entwickelnde Probleme zu erkennen, bevor sie die Geräteverfügbarkeit beeinträchtigen, und unterstützt eine besser vorhersehbare Lebenszyklusplanung.
Seine Hauptfunktion besteht darin, Stromkreise zu schalten und Fehlerströme zu unterbrechen, wenn das Schutzsystem dies erfordert. Es hilft, Fehler zu isolieren und angeschlossene Geräte vor den Folgen anormaler elektrischer Zustände zu schützen.
Huixing listet Nennspannungsoptionen von 40,5 kV bis 245 kV für sein Portfolio an Dead-Tank-SF₆-Gas-Leistungsschaltern auf. Die genauen Nennwerte und zugehörigen technischen Parameter hängen vom gewählten Modell ab.
SF₆ verfügt über starke dielektrische und lichtbogenlöschende Eigenschaften, wodurch es für bestimmte Hochspannungsunterbrechungskonstruktionen geeignet ist. Da es sich außerdem um ein starkes Treibhausgas handelt, sind wirksame Abdichtung, Leckageüberwachung, Rückgewinnung und verantwortungsvoller Umgang wichtig.
Der Nennstrom bezieht sich auf den Strom, den der Leistungsschalter unter bestimmten Bedingungen kontinuierlich führen kann. Der Nenn-Kurzschlussausschaltstrom bezieht sich auf den Fehlerstrompegel, den er unter definierten Testbedingungen unterbrechen soll. Beide Bewertungen müssen den Anforderungen des Systems entsprechen.
Verwenden Sie den für den Installationspunkt berechneten voraussichtlichen Kurzschlussstrom und überprüfen Sie dann die erforderliche Nennleistung und die geltenden Systembedingungen mit dem Elektroplanungsteam. Das gewählte Schaltvermögen muss für die Netzfehlerstufe und die spezifizierten Schaltaufgaben ausreichend sein.
Huixing gibt an, dass für bestimmte technische Anforderungen, einschließlich spezieller elektrischer Parameter und anspruchsvoller Umgebungsbedingungen, eine maßgeschneiderte Produktion möglich ist. Stellen Sie die erforderliche Spannung, den erforderlichen Strom, das Ausschaltvermögen, die Standortbedingungen und die Projektdokumentation bereit, um die Machbarkeit zu bestätigen.
Auf der Produktseite von Huixing sind GB/T 1984 und IEC 62271-100 aufgeführt. Käufer sollten sich vor der Bestellung über die geltende Ausgabe, die erforderliche Typprüfdokumentation, lokale Vorschriften und alle zusätzlichen projektspezifischen Standards informieren.
Ein Hochspannungs-Leistungsschalter ist eine kritische Komponente in Stromübertragungs- und -verteilungssystemen und unterstützt normale Schaltvorgänge und schnelle Fehlerunterbrechung. Bei der Auswahl von Geräten sollten Ingenieure Nennspannung, Dauerstrom, Kurzschlussausschaltvermögen, Isolationsfestigkeit, Betriebsleistung, Umgebungsbedingungen und Wartungsanforderungen als integrierten Kriteriensatz bewerten. Das Dead-Tank-SF₆-Gas-Leistungsschalter-Portfolio von Huixing, das die Spannungsklassen 40,5–245 kV abdeckt und die Dual-Lichtbogenlöschtechnologie beinhaltet, bietet Optionen für Freiluft-Umspannwerke, industrielle Stromversorgungssysteme, Anschlüsse für erneuerbare Energien und Übertragungsnetzprojekte. Um die geeignete Konfiguration für Ihre Anwendung zu ermitteln, erkunden Sie Huixings Hochspannungs-Leistungsschalterlösungen undKontaktieren Sie unsum Ihre technischen Spezifikationen zu besprechen, modellspezifische Dokumentation anzufordern und ein auf Ihr Energieprojekt zugeschnittenes Angebot zu erhalten.
