Hochspannungstrennschalterist eine entscheidende Komponente für die sichere elektrische Isolierung in Übertragungs-, Verteilungs-, Umspannwerks- und industriellen Energiesystemen.Huixingliefert die Hochspannungstrennschalter der GW4-Serie mit Spannungsklassen von 40,5 kV bis 252 kV und kombiniert sichtbare Isolierung, robuste Isolierung, Korrosionsbeständigkeit und flexible Installation für anspruchsvolle Stromversorgungsanwendungen im Freien.
Ein Hochspannungstrennschalter soll eine deutlich sichtbare Isolationslücke schaffen, nachdem ein Hochspannungskreis stromlos gemacht wurde. Im Gegensatz zu einem Leistungsschalter dient er in erster Linie der elektrischen Trennung und nicht der Unterbrechung von Fehlerströmen. Dies macht es zu einem unverzichtbaren Sicherheitsgerät bei der Geräteinspektion, Wartung, Schaltvorgängen und der Konfiguration des Stromversorgungssystems.
Die GW4-Serie von Huixing verwendet eine horizontale Doppelsäulen-Rotationsstruktur und deckt die Spannungsklassen 40,5 kV, 72,5 kV, 126 kV, 145 kV, 170 kV und 252 kV ab. Sein Design umfasst hochfeste leitfähige Komponenten aus Aluminiumlegierung, korrosionsbeständige Hardware, optionale Erdungsschalter und Isolationsstrukturen für anspruchsvolle Außenumgebungen.
Inhaltsverzeichnis
- Was ist ein Hochspannungstrennschalter?
- Warum ist ein Hochspannungstrennschalter wichtig?
- Wie funktioniert der Hochspannungstrennschalter GW4?
- Wo werden Hochspannungstrennschalter eingesetzt?
- Was sind die Hauptvorteile?
- Welche technischen Parameter sollten Käufer berücksichtigen?
- Wie sollten Sie das richtige Modell auswählen?
- Häufig gestellte Fragen
- Abschluss
Was ist ein Hochspannungstrennschalter?
Ein Hochspannungstrennschalter, auch Hochspannungstrenner genannt, ist ein mechanisches Schaltgerät, das zur elektrischen Trennung in Hochspannungskreisen dient. Sein Hauptzweck besteht darin, einen Abschnitt eines elektrischen Systems vom stromführenden Netz zu trennen, damit das Wartungspersonal unter ordnungsgemäß festgelegten Sicherheitsbedingungen an Geräten arbeiten kann.
Eines seiner wichtigsten Merkmale ist die sichtbare Isolationslücke, die beim Öffnen der Hauptkontakte entsteht. Diese physische Trennung liefert einen eindeutigen Hinweis darauf, dass der relevante Stromkreisabschnitt isoliert wurde.
Es ist wichtig, einen Trennschalter von einem Leistungsschalter zu unterscheiden. Ein Leistungsschalter ist so konstruiert, dass er den normalen Laststrom und Fehlerstrom unterbricht, während ein Trennschalter im Allgemeinen betätigt wird, wenn der Stromkreis bereits stromlos ist, und einen sicheren Trennpunkt herstellen soll.
- Bietet einen sichtbaren elektrischen Isolationspunkt.
- Unterstützt die sichere Wartung von Hochspannungsgeräten.
- Hilft beim Trennen von Sammelschienen, Transformatoren, Leitungen und Leistungsschaltern.
- Kann für zusätzliche Sicherheit mit einem Erdungsschalter konfiguriert werden.
- Unterstützt Schaltanordnungen in Umspannwerken und Übertragungssystemen.
Warum ist ein Hochspannungstrennschalter wichtig?
Die Hochspannungsinfrastruktur erfordert mehrere Schutzebenen, da elektrische Fehler, unbeabsichtigte Einspeisung und unsachgemäßes Schalten schwere Schäden an der Ausrüstung und Gefahren für das Personal verursachen können. Ein ordnungsgemäß konstruierter Trennschalter trägt zu dieser Sicherheitsarchitektur bei, indem er einen zuverlässigen physischen Trennpunkt schafft.
In einem Umspannwerk kann es beispielsweise für Wartungsarbeiten erforderlich sein, einen Transformator, einen Sammelschienenabschnitt, eine Übertragungsleitung oder einen Leistungsschalter vom stromführenden Netz zu trennen. Sobald der betreffende Stromkreis stromlos ist und die erforderliche Schaltsequenz abgeschlossen ist, kann der Trennschalter die erforderliche Trennung herstellen.
Bei Systemen, die über einen Erdungsschalter verfügen, kann eine mechanische Verriegelung dazu beitragen, die korrekte Betriebssequenz zwischen Haupttrennschalter und Erdungsmechanismus durchzusetzen. Dies verringert die Möglichkeit eines unsicheren Betriebs und trägt dazu bei, die Schaltdisziplin insgesamt zu verbessern.
Wie funktioniert der Hochspannungstrennschalter GW4?

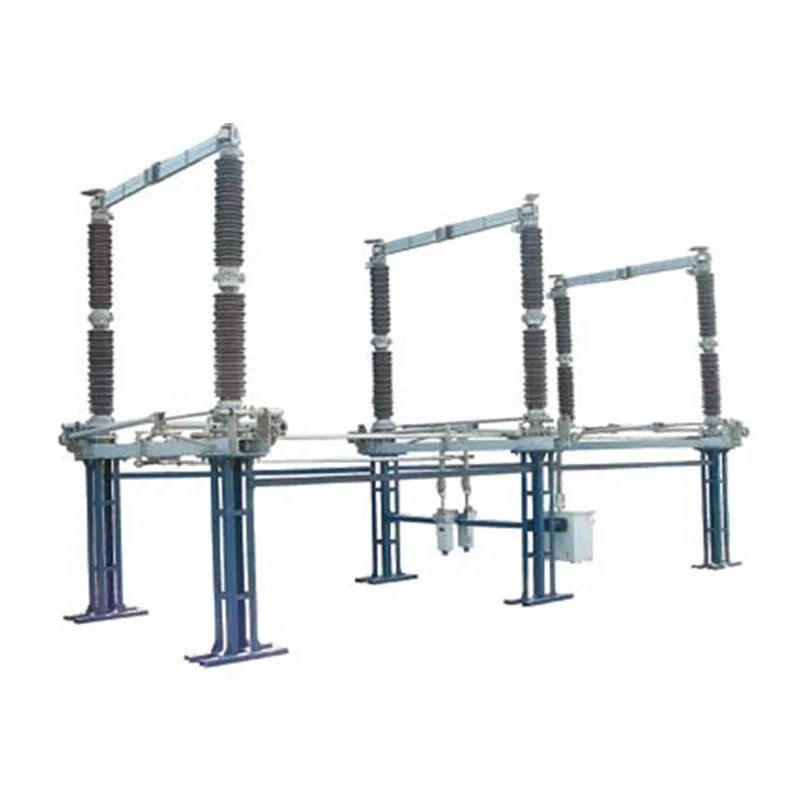

Die GW4-Serie verfügt über eine horizontal rotierende Doppelsäulenstruktur. Wenn der Mechanismus in Betrieb ist, drehen sich die leitenden Komponenten, um eine offene Isolationsstrecke zu schaffen. Der dadurch entstehende Spalt sorgt für eine sichtbare Trennung zwischen dem isolierten Stromkreis und der spannungsführenden Seite.
Der leitfähige Stab besteht aus einem hochfesten Aluminiumlegierungsprofil, während eine flexible Kupfergeflechtverbindung zur Aufrechterhaltung einer zuverlässigen elektrischen Leitfähigkeit beiträgt. In der Kontaktstruktur werden Edelstahlfedern mit Außendruck verwendet, um einen stabilen Kontaktdruck aufrechtzuerhalten und gleichzeitig Korrosion zu widerstehen.
Bei Installationen im Freien erhalten freiliegende Metallkomponenten eine Feuerverzinkungsbehandlung, während Getriebekomponenten Edelstahlstifte und Verbundbuchsen enthalten können. Diese Konstruktionsoptionen sind besonders wertvoll, wenn die Ausrüstung Regen, Schnee, Salznebel, Industriestaub, Temperaturschwankungen und anderen Umweltbelastungen ausgesetzt ist.
Ausgewählte Konfigurationen können auch Abstufungsringe und Abschirmabdeckungen enthalten. Diese Komponenten tragen dazu bei, die Verteilung des elektrischen Feldes zu verbessern und Funkstörungen in anspruchsvollen Hochspannungsanwendungen zu reduzieren.
Wo werden Hochspannungstrennschalter eingesetzt?
Ein Hochspannungstrennschalter kann in einer Vielzahl elektrischer Infrastrukturen eingesetzt werden. Die geeignete Spannungsklasse, Stromstärke, Isolationsstufe, mechanische Konfiguration und Umgebungsdesign hängen vom Projekt ab.
Kraftwerke und Umspannwerke
In Wärme-, Wasserkraft-, Solar- und anderen Stromerzeugungsanlagen können Trennschalter Transformatoren, Leistungsschalter, Sammelschienen und andere wichtige Geräte isolieren. In Umspannwerken können sie die Unterteilung der Sammelschienen und die Wartungstrennung unterstützen.
Übertragungs- und Verteilungsnetze
Hochspannungsübertragungsleitungen erfordern zuverlässige Trenngeräte für Wartungs- und Schaltvorgänge. Je nach Anlagenkonfiguration können Trennschalter auch bei Spannungswandlern und Überspannungsableitern eingesetzt werden.
Projekte für erneuerbare Energien
Große Photovoltaik- und Windkraftanlagen erfordern zuverlässige Schalt- und Trenngeräte. Die 40,5-kV- und 72,5-kV-Konfigurationen können für bestimmte Anwendungen im Bereich der erneuerbaren Energien geeignet sein, während Modelle mit höherer Spannung den Netzanschluss und die Umspannwerksinfrastruktur unterstützen können.
Industrielle Energiesysteme
Hüttenwerke, Chemieanlagen und andere große Industriestandorte betreiben häufig Hochspannungsverteilungssysteme. Ein robuster Trennschalter kann für die Wartungsisolierung von Hochspannungs-Werkstattgeräten sorgen und gleichzeitig Widerstand gegen Vibrationen und verschmutzte Umgebungen bieten.
Eisenbahn- und spezielle Hochspannungssysteme
Spezielle Hochspannungsanlagen, einschließlich Bahnstromanlagen, können von mechanischen Verriegelungsanordnungen profitieren, die den Haupttrennschalter und den Erdungsschalter koordinieren.
Was sind die Hauptvorteile eines Hochspannungstrennschalters?
Für Käufer, die einen Lieferanten von Hochspannungstrennschaltern bewerten, ist die elektrische Leistung nur ein Teil der Entscheidung. Mechanische Zuverlässigkeit, Umweltbeständigkeit, Wartungsanforderungen und Konfigurationsflexibilität können einen ebenso wichtigen Einfluss auf die Lebenszyklusleistung haben.
- Breite Spannungsabdeckung:Die GW4-Serie deckt Spannungsklassen von 40,5 kV bis 252 kV ab.
- Zuverlässige Stromführung:Konfigurationen unterstützen Nennströme bis zu 6300 A.
- Starke Isolationsleistung:Für das gesamte Sortiment sind mehrere Leistungsfrequenz- und Blitzimpulsfestigkeitsstufen verfügbar.
- Haltbarkeit im Freien:Verzinkte Metallkomponenten und korrosionsbeständige mechanische Teile tragen dazu bei, rauen Wetterbedingungen standzuhalten.
- Flexible Erdungskonfiguration:Erdungsschalter können auf beiden Seiten des Sockels mit einfacher oder doppelter Erdungsanordnung konfiguriert werden.
- Reduzierter Wartungsaufwand:Modulare Komponenten und eine wartungsorientierte mechanische Konstruktion vereinfachen Inspektion und Austausch.
- Anpassungsfähigkeit an raue Umgebungen:Das Produkt ist für Temperaturen von -40 °C bis +40 °C, starke Winde bis 34 m/s, Eisbelag bis 10 mm und Höhenanwendungen bis 4000 m ausgelegt.
Welche technischen Parameter sollten Käufer berücksichtigen?
Die technische Auswahl sollte immer auf dem tatsächlichen Stromnetz, den Umgebungsbedingungen, der Installationskonfiguration und den geltenden Projektstandards basieren. Die folgenden repräsentativen Spezifikationen veranschaulichen den in der GW4-Serie verfügbaren Bereich.
| Parameter | GW4-40,5 | GW4-72,5 | GW4-126 | GW4-145 | GW4-170 | GW4-252 |
|---|---|---|---|---|---|---|
| Nennspannung | 40,5 kV | 72,5 kV | 126 kV | 145 kV | 170 kV | 252 kV |
| Nennstrom | 630–4000 n. Chr | 630–3150 n. Chr | Bis 3150 A | Projektabhängig | Projektabhängig | Projektabhängig |
| Kurzzeitstromfestigkeit | 31,5/40 kA | 25–50 kA | 40/50 kA | Projektabhängig | Projektabhängig | Projektabhängig |
| Spitzenstromfestigkeit | 80/100 kA | 63–125 kA | 100/125 kA | Projektabhängig | Projektabhängig | Projektabhängig |
| Mechanische Ausdauer | ≥5000 Operationen | |||||
Weitere Auswahlparameter sind die Spannungsfestigkeit bei Netzfrequenz, die Spannungsfestigkeit bei Blitzimpulsen, die Kriechstrecke, die Isolationsstrecke, die mechanische Belastung der Klemmen, die Stärke des Isolators, die Installationskonfiguration und die Erdungsanforderungen.
Wie sollten Sie das richtige Modell auswählen?
Die Auswahl des richtigen Hochspannungstrennschalters erfordert mehr als nur die Anpassung an die Nennspannung des Systems. Bei einer professionellen Spezifikationsprüfung sollten die gesamte Betriebsumgebung und das Stromnetz berücksichtigt werden.
- Bestimmen Sie die Systemspannung.Wählen Sie eine Spannungsklasse, die den tatsächlichen Netzwerk- und Isolationskoordinationsanforderungen entspricht.
- Bestätigen Sie den Dauerstrom.Der Nennstrom muss für normale Betriebsbedingungen und die voraussichtliche Systembelastung ausreichend sein.
- Bewerten Sie die Kurzschlussbedingungen.Überprüfen Sie die Kurzzeit- und Spitzenstromanforderungen anhand des erwarteten Fehlerniveaus.
- Überprüfen Sie die Isolierungsanforderungen.Berücksichtigen Sie die Spannungsfestigkeit bei Netzfrequenz, die Spannungsfestigkeit bei Blitzimpulsen, die Kriechstrecke, die Höhe und den Verschmutzungsgrad.
- Bewerten Sie die Installationsumgebung.Temperatur, Wind, Eis, Salznebel, Industrieverschmutzung, Höhe und seismische Bedingungen können die geeignete Konfiguration beeinflussen.
- Definieren Sie die Erdungsanordnung.Bestimmen Sie, ob ein einfacher Erdungsschalter, eine doppelte Erdungskonfiguration oder eine andere Anordnung erforderlich ist.
- Überprüfen Sie die mechanischen und Wartungsanforderungen.Berücksichtigen Sie die Betriebsfrequenz, den Installationsraum, den Zugang für Wartungszwecke und die Kompatibilität mit dem vorhandenen Umspannwerkslayout.
Bei großen Übertragungs- und Verteilungsprojekten wird die technische Kommunikation mit einem erfahrenen Hersteller empfohlen, bevor die Gerätespezifikation finalisiert wird. Dadurch wird sichergestellt, dass die ausgewählte Konfiguration den elektrischen, mechanischen und Umgebungsanforderungen des Systems entspricht.
Häufig gestellte Fragen zu Hochspannungstrennschaltern
Was ist der Hauptzweck eines Hochspannungstrennschalters?
Der Hauptzweck besteht darin, eine zuverlässige elektrische Isolierung und eine sichtbare Isolationslücke in einem Hochspannungsstromkreis bereitzustellen, nachdem der Stromkreis ordnungsgemäß spannungsfrei geschaltet wurde. Es unterstützt sichere Wartungs- und Schaltvorgänge.
Was ist der Unterschied zwischen einem Trennschalter und einem Leistungsschalter?
Ein Leistungsschalter soll den normalen Laststrom und Fehlerstrom unterbrechen, während ein Trennschalter in erster Linie dazu dient, eine elektrische Trennung herzustellen. Ein Trennschalter sollte normalerweise nicht als Ersatz für einen Leistungsschalter verwendet werden, wenn eine Fehlerunterbrechung erforderlich ist.
Welchen Spannungsbereich deckt die Huixing GW4-Serie ab?
Die GW4-Serie deckt Spannungsklassen von 40,5 kV bis 252 kV ab, einschließlich Konfigurationen mit 40,5 kV, 72,5 kV, 126 kV, 145 kV, 170 kV und 252 kV.
Kann ein Hochspannungstrennschalter mit einem Erdungsschalter ausgestattet werden?
Ja. Die GW4-Serie kann mit Erdungsschaltern konfiguriert werden, einschließlich Einzelerdungs- und Doppelerdungsanordnungen. Auch eine mechanische Verriegelung kann zur Steuerung des Betriebsablaufs beitragen.
Ist die GW4-Serie für Außenanwendungen geeignet?
Ja. Das Design ist für Stromversorgungssysteme im Freien gedacht und umfasst korrosionsbeständige mechanische Komponenten und feuerverzinkte freiliegende Stahlteile. Die spezifizierte Umweltverträglichkeit umfasst auch Temperaturen von -40°C bis +40°C und starke Witterungseinflüsse im Freien.
Fazit: Warum einen Hochspannungstrennschalter für kritische Energieinfrastrukturen wählen?
Ein VerlässlicherHochspannungstrennschalterBietet eine wesentliche Schicht der elektrischen Isolierung für Umspannwerke, Übertragungsnetze, Projekte für erneuerbare Energien, Kraftwerke und industrielle Hochspannungssysteme. Mit Spannungsklassen von 40,5 kV bis 252 kV, robuster Isolierung, korrosionsbeständiger Konstruktion, flexiblen Erdungskonfigurationen und einer mechanischen Lebensdauer von mindestens 5000 Schaltspielen ist die GW4-Serie für anspruchsvolle Stromversorgungsanwendungen konzipiert.
Für Projektingenieure, EPC-Auftragnehmer, Versorgungsunternehmen und Käufer von Energieanlagen, die einen zuverlässigen chinesischen Hersteller und Lieferanten suchen, kann Huixing Hochspannungsisolationslösungen anbieten, die auf unterschiedliche Spannungsniveaus, Nennströme, Umgebungsbedingungen und Installationsanforderungen zugeschnitten sind.Kontaktieren Sie unsBesprechen Sie noch heute Ihre Projektspezifikationen, fordern Sie technische Informationen an und finden Sie die richtige Hochspannungs-Trennschalterkonfiguration für Ihr Stromversorgungssystem.
