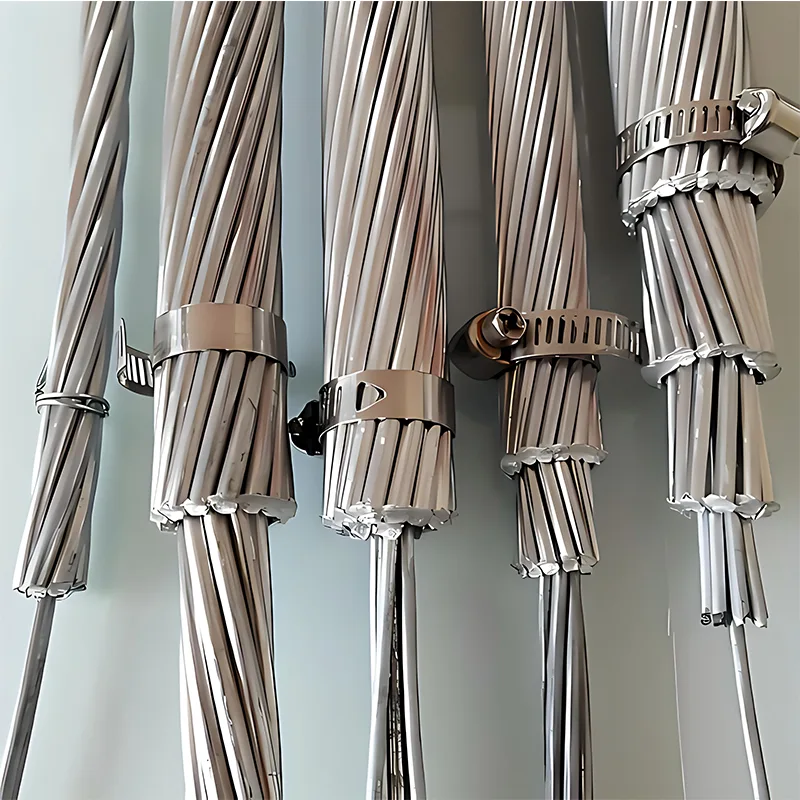

Litzendrähte aus Aluminiumlegierung

Litzendrähte aus Aluminiumlegierung sind eine wichtige Freileitungsvariante von Stromkabeln aus Aluminiumlegierung und werden häufig für Freileitungen von 1 kV und mehr eingesetzt. Sie werden umfassend in städtischen und ländlichen Verteilungsnetzen, ländlichen Netzausbauten und der Stromübertragung für Industrieparks eingesetzt und sind gezielt auf verschiedene technische Szenarien anwendbar.

Typische Anwendungsfelder

Renovierung des städtischen Vertriebsnetzes und der Kapazitätserweiterung

Als Freileitungskonfiguration aus Aluminiumlegierungskabeln eignen sich Litzendrähte aus Aluminiumlegierung für städtische Gebiete mit schmalen Leitungskorridoren. Sie unterstützen die Erweiterung der Leitungskapazität, ohne die Übertragungsmasten auszutauschen, wodurch die Belastung der Masten effektiv reduziert und die Gesamtkosten für die Renovierung gesenkt werden. Mittelfeste Litzendrähte aus Vollaluminiumlegierung eignen sich ideal für städtische Freileitungen mit begrenztem Platzangebot und häufigem Wartungsbedarf.

Kraftübertragung über große Entfernungen und große Spannweiten

Leichtgewichtige Litzendrähte aus Aluminiumlegierung mit hoher Zugfestigkeit eignen sich für die Verlegung über große Entfernungen in Bergen, Hügeln und anderen komplexen Geländen und reduzieren so die Schwierigkeiten bei der Verkabelung und die Logistikkosten. Hochfeste Modelle bieten eine Zugfestigkeit, die doppelt so hoch ist wie die von reinen Aluminiumleitern, und weisen eine geringe Durchbiegung auf, wodurch sie sich perfekt für großspannige Übertragungsprojekte über Flüsse und Täler eignen.

Spezieller Einsatz in korrosiven Umgebungen

Litzendrähte aus Aluminiumlegierung verfügen über keine Stahlkernstruktur und verhindern bimetallische elektrochemische Korrosion. Sie leisten in Küstengebieten und stark korrosiven Industriegebieten eine außergewöhnlich gute Leistung und haben eine um mehr als 50 % längere Lebensdauer als herkömmliche ACSR-Leiter.

Maßgeschneiderte Anpassung für spezielle Szenarien

Hitzebeständige Litzendrähte aus Aluminiumlegierung fungieren als Hochstrom-Sammelschienen in Umspannwerken und Kraftwerken und können vorübergehend zusätzlichen Schleifenstrom transportieren, um Notfallreparaturen und die tägliche Wartung zu erleichtern. Litzendrähte aus Aluminiumlegierung mit Stahlkern gleichen mechanische Festigkeit und elektrische Leitfähigkeit aus und eignen sich daher für Freileitungen mit hoher Belastung und hohen Anforderungen an die strukturelle Festigkeit. Andere Varianten von Oberleitungskabeln aus Aluminiumlegierung sind auch für elektrifizierte Eisenbahnoberleitungen, Blitzleitungen für Kommunikationstürme und andere spezielle Stromübertragungsszenarien anwendbar.

Kernleistungsvorteile

Die Vorteile von Litzendrähten aus Aluminiumlegierung stimmen mit den inhärenten Eigenschaften von Kabeln aus Aluminiumlegierung überein:

Leicht, hochfest und einfache Installation

Das spezifische Gewicht von Litzendrähten aus Aluminiumlegierung beträgt nur ein Drittel des von Kupfer. Bei gleicher Zugbelastung sind sie etwa 30 % leichter als ACSR-Leiter, was den Transport- und Bauaufwand verringert. Hochfeste Typen erreichen die 1,8- bis 2-fache Zugfestigkeit von Leitern aus reinem Aluminium, bei einer Dehnungsrate von bis zu 30 % und einer höheren Flexibilität als Kupferkabel. Ihr minimaler Biegeradius beträgt lediglich das 7-fache des Leiterdurchmessers, was die Konstruktionseffizienz erheblich steigert.

Überragende elektrische Leistung und Energieeinsparung

Litzendrähte aus Aluminiumlegierung sorgen für eine stabile Leitfähigkeit. Bei gleicher Bruchlast kann durch eine Vergrößerung des Leiterquerschnitts eine höhere Leitfähigkeit erreicht werden. Das stahlkernfreie Design eliminiert Hystereseverluste und Wirbelstromverluste, was zu geringeren Widerstands- und Leitungsverlusten bei gleicher Strombelastbarkeit führt und so im Langzeitbetrieb erhebliche Stromkosten spart.

Hervorragende Korrosionsbeständigkeit und extrem lange Lebensdauer

Dem Rohmaterial werden Magnesium, Silizium, seltene Erden und andere Legierungselemente zugesetzt, wodurch die Korrosionsbeständigkeit erheblich verbessert und elektrochemische Korrosion wirksam verhindert wird. Ihre Lebensdauer beträgt 100–120 Jahre, was weitaus länger ist als die 50-jährige Lebensdauer herkömmlicher ACSR-Leiter, und senkt die Wartungskosten über den gesamten Lebenszyklus hinweg erheblich.

Hohe Wirtschaftlichkeit und hervorragende Kostenleistung

Aufgrund der ausreichenden Rohstoffversorgung kosten Kabel aus Aluminiumlegierungen (einschließlich Litzendrähten aus Aluminiumlegierung) nur 1/2 bis 2/3 so viel wie Kupferkabel. Sie können die Projektinvestitionen um über 30 % senken und gleichzeitig die gleichen Leistungsanforderungen erfüllen. Die stahlkernfreie Vollaluminiumlegierungsstruktur vereinfacht das Design, spart Rohstoffe und senkt die Kosten für die Anpassung von Türmen und Leitungsanschlüssen.

Breite Kompatibilität und hohe Betriebssicherheit

Sie sind in Vollaluminiumlegierungen und Aluminiumlegierungen mit Stahlkern erhältlich und eignen sich für unterschiedliche Lastanforderungen und Betriebsumgebungen. Ihr Wärmeausdehnungskoeffizient liegt nahe an dem von Kupfer, was eine gute Passleistung mit Kupfer-Aluminium-Steckverbindern gewährleistet und das Risiko loser Verbindungen verhindert, wodurch eine sichere und stabile Stromübertragung gewährleistet wird.
