T-Verbindungsstücke für Übertragungsleitungen sind wesentliche Abzweigverbindungskomponenten für Freileitungen und Sammelschienensysteme von Umspannwerken. Sie werden häufig zur Stromrangierung und Leitungsverzweigung in Stromübertragungsprojekten eingesetzt. Mit bewährter Feldleistung und standardisiertem Design liefern sie stabile mechanische Eigenschaften und hervorragende elektrische Leitfähigkeit für Hochspannungsnetze.
Diese T-Verbindungsstücke für Übertragungsleitungen werden hauptsächlich in Freileitungen und Umspannwerken verwendet, um Abzweigstromkreise von Hauptsammelschienen in einer T-Konfiguration abzuzweigen und so zuverlässige Verbindungen zwischen Hauptleitern und Abzweigleitungen sicherzustellen. Sie dienen als Schlüsselkomponenten für die Energieverteilung in Übertragungsnetzen.

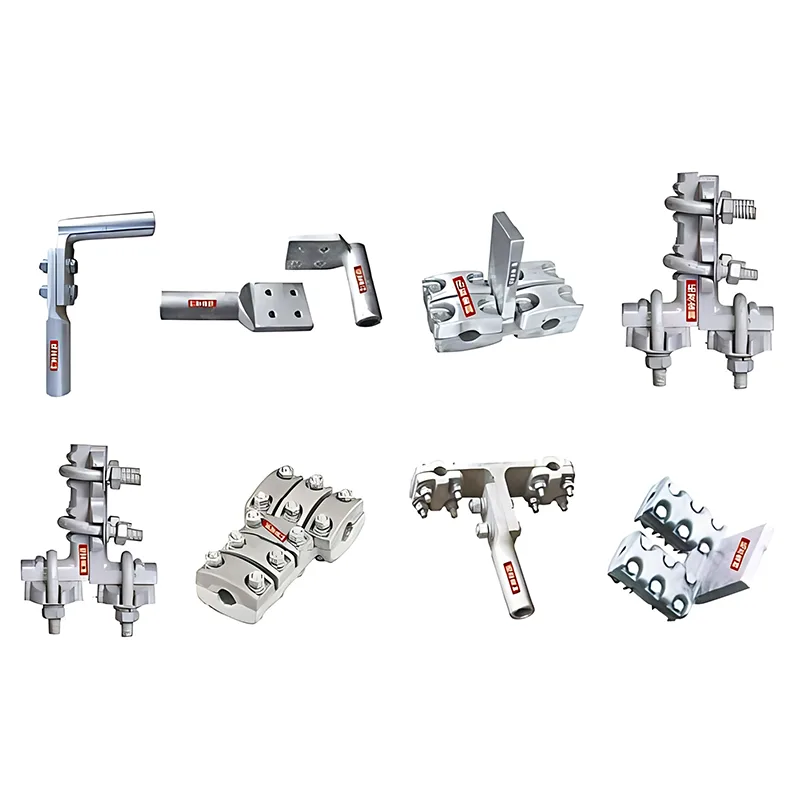

Erhältlich in verschraubter (L-Typ) und Kompressionsausführung (Y-Typ) für eine Vielzahl von Leiterquerschnitten. Für Leiter mit kleinem Querschnitt sind auch Parallelnutklemmen mit U-Anschlüssen erhältlich, um den unterschiedlichen Abzweiganforderungen gerecht zu werden.
Sie sind für Stromnetze ab 330 kV geeignet und erfüllen die Anforderungen an den Abzweiganschluss und die Isolierung von Hochspannungsleitungen vollständig.
Für die Klemmkraft des Leiters gelten strenge technische Anforderungen: Die Klemmkraft darf nicht weniger als 10 % der angegebenen Bruchfestigkeit des Leiters betragen. Bei Schraubklemmen für Leiter mit Durchmessern über 49 mm muss die Klemmkraft mindestens 3 % betragen, um eine stabile mechanische Verbindung zu gewährleisten.
Ihr Gleichstromwiderstand ist nicht höher als der einer gleichen Leiterlänge und der Temperaturanstieg unter Belastung ist geringer als der des Leiters. Dadurch wird die Verlustleistung effektiv reduziert und eine effiziente Stromübertragung gewährleistet.
Bei Anwendungen bei 330 kV und mehr tritt bei der 1,05-fachen maximalen Betriebsspannung keine sichtbare Korona auf, wodurch die Anforderungen an Isolierung und Stabilität des elektrischen Feldes in Hochspannungsumgebungen erfüllt werden.
Die Modelle verwenden Standard-Buchstabencodes (T für T-Anschluss, Y für Kompressionstyp, L für Schraubtyp), wobei Zahlen die Nennquerschnittsfläche des entsprechenden Leiters angeben. Dies ermöglicht eine einfache Auswahl und eine breite Kompatibilität.
Es stehen sowohl Schraub- als auch Kompressionsinstallationsoptionen zur Verfügung, die eine Auswahl basierend auf der Leitergröße und den Standortbedingungen ermöglichen. U-förmige Verbindungen können für Leiter mit kleinem Querschnitt verwendet werden, wodurch die Installationsschwierigkeiten verringert werden.
Als wichtige Abzweigverbindungsteile für Übertragungsleitungen bietet diese Fittingserie eine stabile mechanische Leistung, hervorragende elektrische Parameter und eine flexible Installation. Es ist eine ideale Lösung für die T-förmige Abzweigung von Freileitungen und Umspannschienen und unterstützt zuverlässig den sicheren und stabilen Betrieb von Energiesystemen.
